Producenter af dobbeltsidet PCB

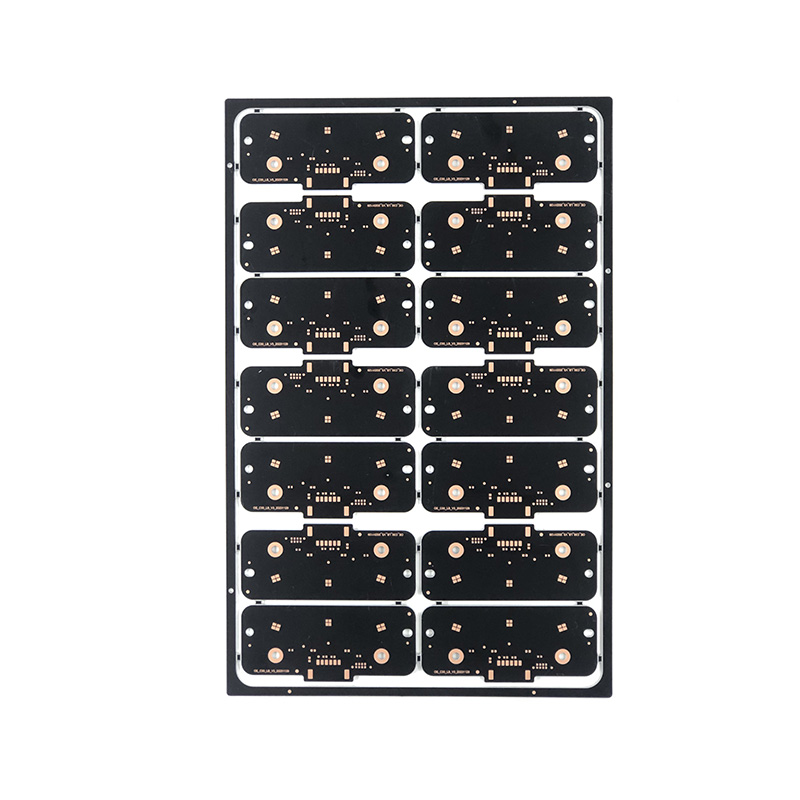

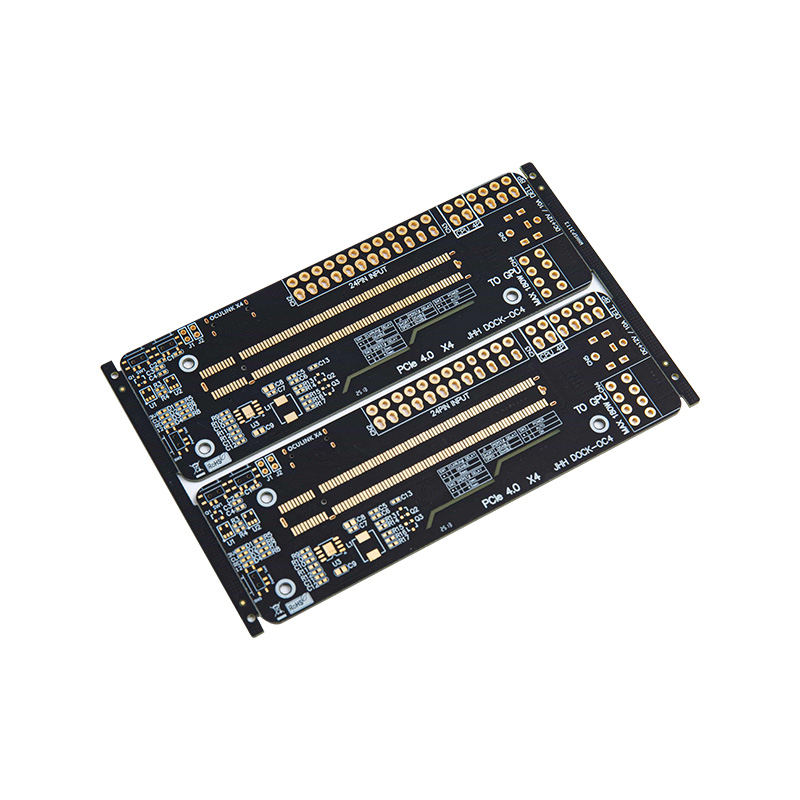

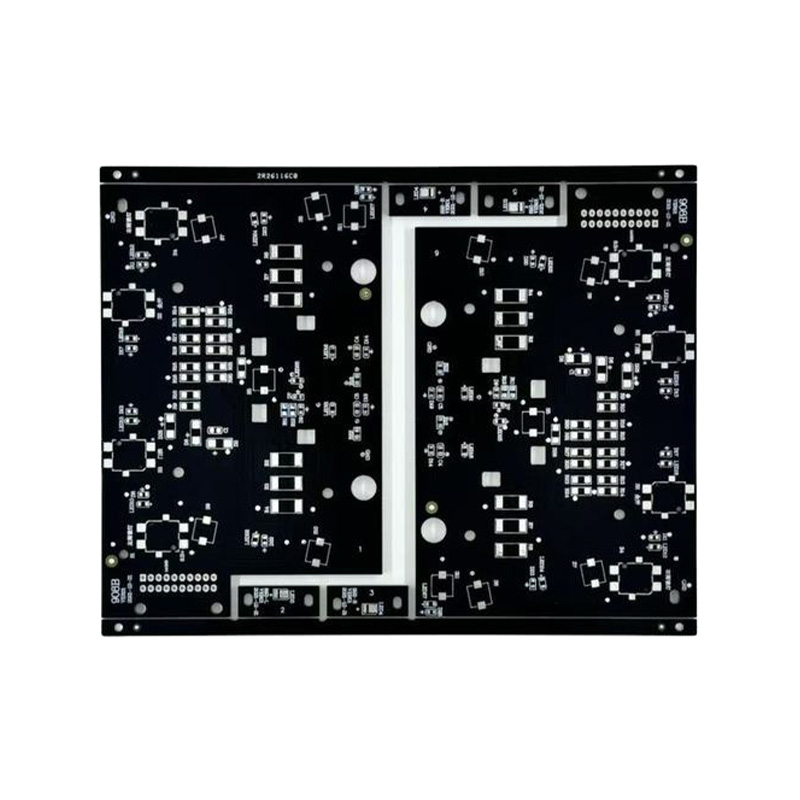

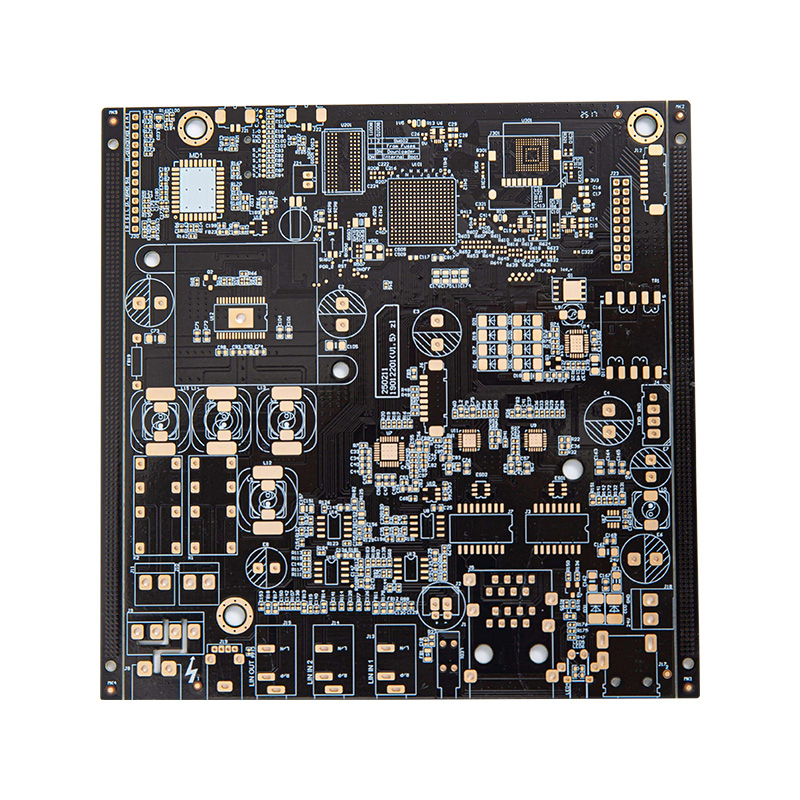

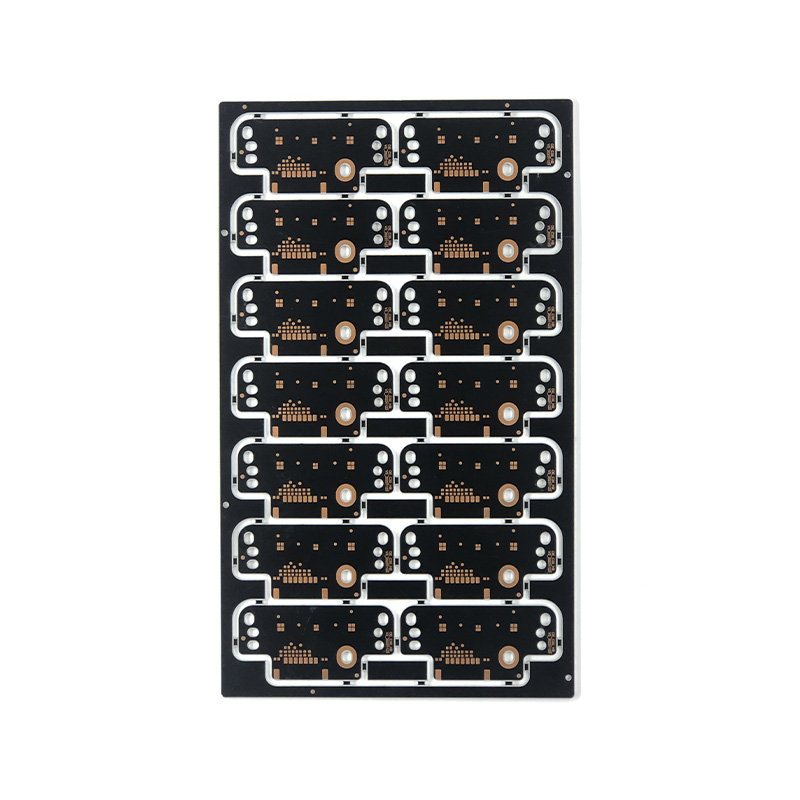

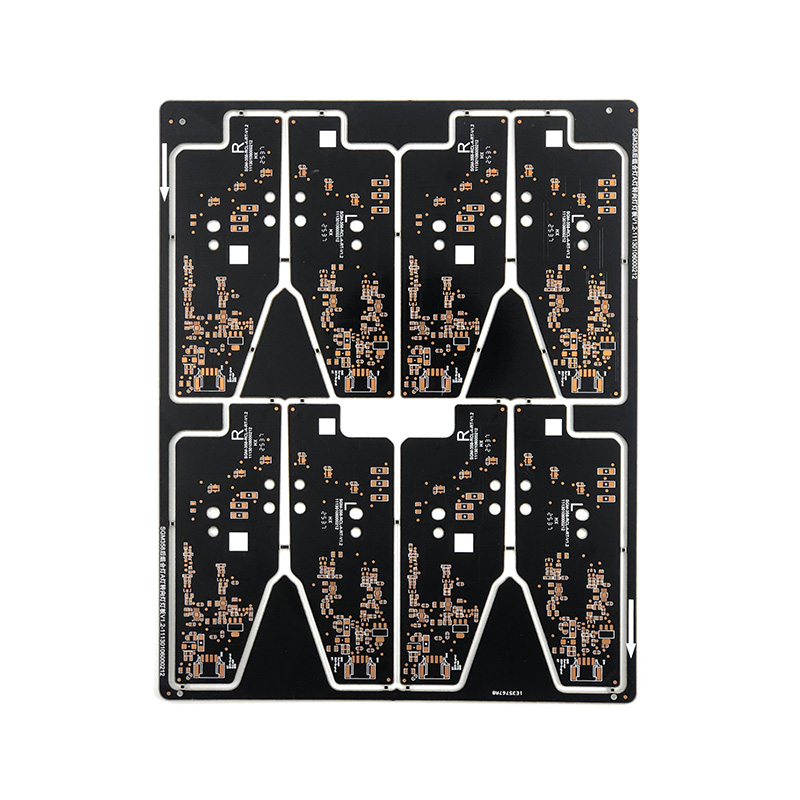

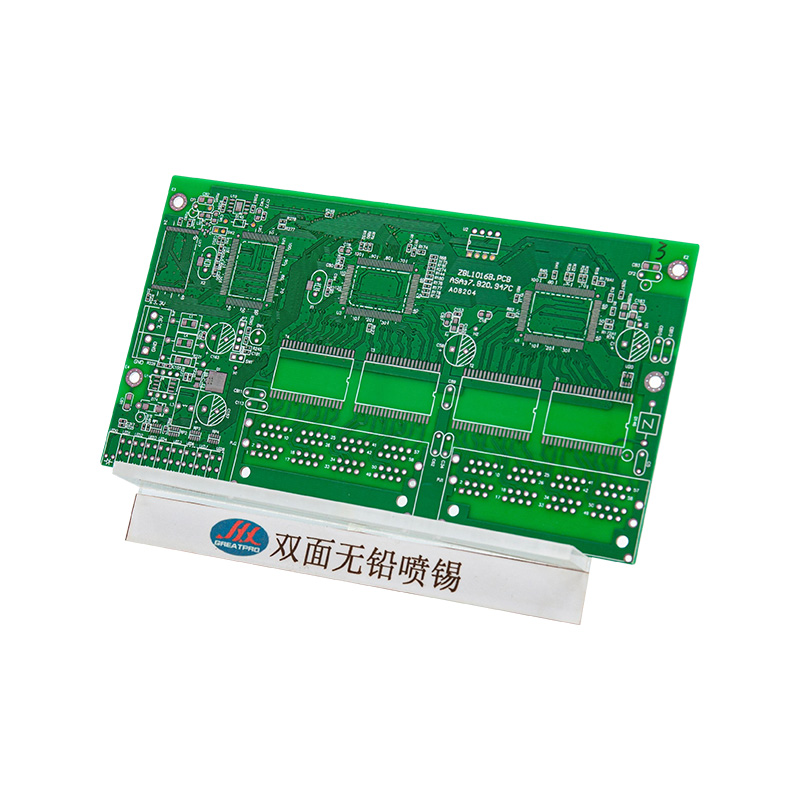

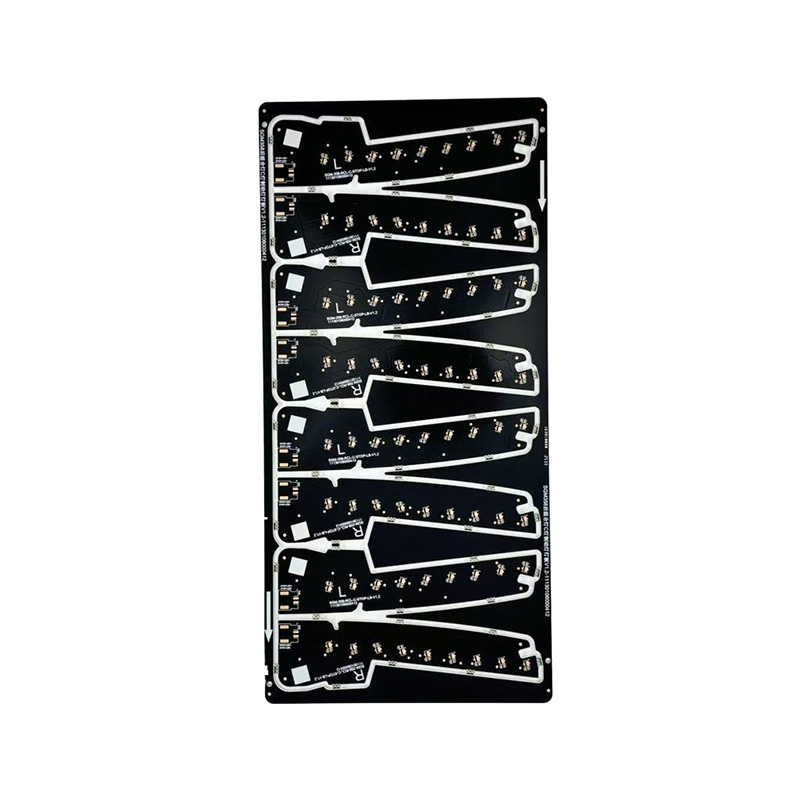

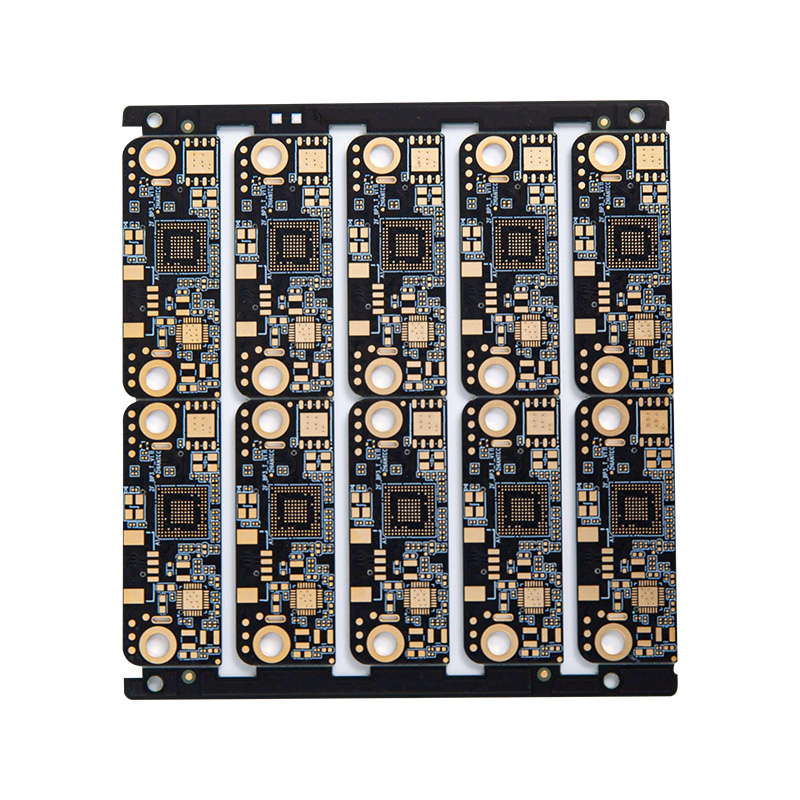

Når enkeltsidet plads er utilstrækkelig til komplekse krav til sammenkobling af kredsløb, tilbyder dobbeltsidede printkort en klassisk og effektiv løsning. De danner ledende spor på begge sider af et isolerende substrat og forbinder lag gennem metalliserede vias, hvilket frigør kredsløbsdesign fra begrænsningerne af en enkelt overflade og forbedrer layoutfriheden betydeligt.

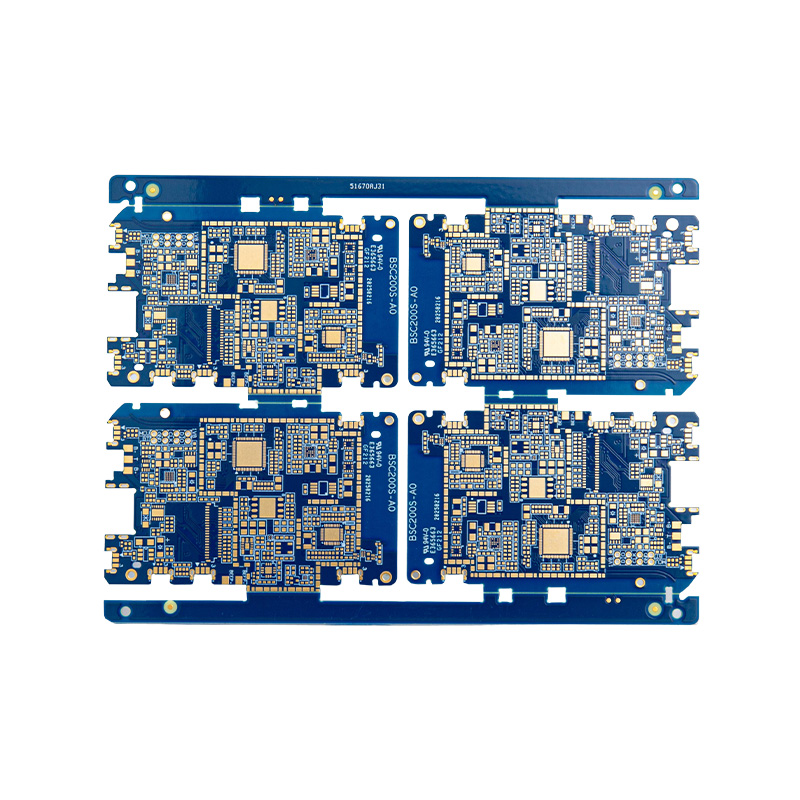

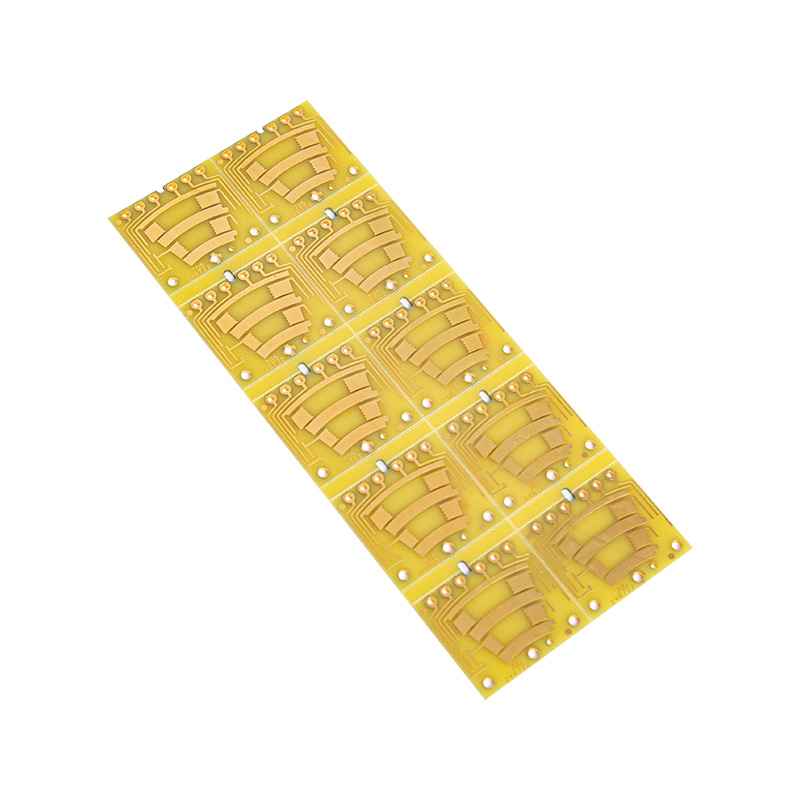

Tag dette dobbeltsidede forgyldte printkort som et eksempel, og det eksemplificerer det overlegne håndværk ved denne type printkort. Dens kerne bruger Shengyi-mærket FR-4-materiale, som tilbyder fremragende elektrisk isolering og mekanisk styrke. Med en pladetykkelse på 1,6 mm sikrer den færdige kobbertykkelse på 36 µm rigelig strømbærende kapacitet.

Dette bræts fremstilling fremhæver dets præcise spordesign (0,15 mm linjebredde/0,12 mm linjeafstand) og minimum boredybde på 0,3 mm, hvilket opfylder kravene til højdensitetsledninger. Dens overflade er behandlet med strømløs nikkel-guldbelægning, hvilket giver en flad loddeoverflade og fremragende oxidationsmodstand, hvilket gør den ideel til efterfølgende placering af præcisionskomponenter. Den kongeblå loddemaske og den hvide tekst komplementerer hinanden og giver produktet et unikt udseende, samtidig med at det sikrer klare og læselige markeringer.

Denne modne og pålidelige struktur gør dobbeltsidet PCB til et ideelt valg til at opnå en balance mellem stabil ydeevne og omkostningseffektivitet inden for forskellige områder såsom industriel kontrol, bilelektronik og smarte husholdningsapparater.

Om
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd. er Kina Producenter af dobbeltsidet PCB og Brugerdefineret virksomhed for dobbeltsidet PCB. Det er beliggende i Kinas PCB-industripark, Guangde økonomiske udviklingsdistrikt, Anhui-provinsen. Etableret i oktober 2013, dækker vores fabrik 20.000 kvadratmeter og beskæftiger 110 medarbejdere, herunder over 7 professionelle ingeniører med mere end 15 års erfaring. Virksomhedens PCB-produkter omfatter 1-32 lags plader, høj-Tg plader, tykke kobberplader, stiv-fleks plader, højfrekvensplader, hybriddielektriske laminerede plader, begravede via-plader, metalbaserede plader og halogenfri plader. Højpræcis PCB-hurtigprototyping er tilgængelig, med bulkordrer for enkelt- og dobbeltsidede plader leveret inden for 6-7 dage, 4-8 lags plader inden for 9-20 dage, 10-16 lags plader inden for 20-25 dage, 16-32 lags plader inden for 25-45 dage, HDI-plader inden for 25 dage, og dobbeltsidet prototyping kan leveres så hurtigt som 24 timer. Vi er forpligtet til at levere produkter af høj kvalitet og professionel service til globale kunder, og vi har kapacitet til at levere både store mængder og små partier. Overfladebehandlingsprocesserne for vores produkter er komplette. Basismaterialetyperne inkluderer FR-1, 22F, CEM-1, CEM-3, FR-4 (med høj Tg, halogenfri osv.), højfrekvensplader og metalsubstrater. Alle produkttyper har bestået ISO9001, ISO14001, ISO45001, IATF16949 internationale kvalitetsstyringssystemcertificeringer samt UL-sikkerhedscertificeringer. Vores salgsnetværk strækker sig fra indlandsområder til Sydøstasien, Europa og Amerika. I den hårde markedskonkurrence har vi altid modtaget høj ros fra kunder.
Æresbevis
  • NQA
  • UL certifikat
  • Produkt certificering
  • Produkt certificering
Nyheder
Dobbeltsidet PCB Brancheviden

Optimering af EMI-reduktion og termisk fordeling i dobbeltsidet printdesign

Strategier for EMI-reduktion og signalintegritet

I en Dobbeltsidet PCB , gør det begrænsede lagantal styring af elektromagnetisk interferens (EMI) til en prioritet. I modsætning til flerlagstavler med dedikerede jordplaner, kræver et dobbeltsidet design strategisk routing for at bevare signalintegriteten.

  • Sløjfeområdeminimering: Routing af signalspor direkte over en returvej på det modsatte lag hjælper med at minimere sløjfeområdet, som er den primære kilde til udstrålet EMI.
  • Ortogonal routing: For at forhindre krydstale skal spor på det øverste lag løbe vinkelret på dem på det nederste lag.
  • Jordhældning (kobberflod): At fylde ubrugte områder med kobber og forbinde dem til jorden (GND) via syning vias skaber en pseudo-afskærmende effekt.

Termisk distribution og styring

Effektiv varmeafledning i en Dobbeltsidet PCB er afhængig af intelligent brug af kobber og substratvalg. Afbalancering af den termiske belastning forhindrer lokaliserede "hot spots", der kan føre til komponentfejl eller vridning af kortet.

  • Termiske Vias: Ved at placere vias under højeffektkomponenter letter varmeoverførslen fra det øverste lag til det nederste lag, idet overfladearealet på begge sider udnyttes til afkøling.
  • Tyk kobberteknologi: Brug af tykkere kobberfolier øger selve sporenes varmeledningsevne.
  • Symmetri i kobberdistribution: At sikre en afbalanceret kobbertæthed mellem det øverste og nederste lag forhindrer brættet i at bøje eller vride sig under reflowlodning.

Anhui Hongxin Electronic Technology Co., Ltd. , der ligger i China PCB Industrial Park, Guangde, har været førende inden for højpræcisions PCB-fremstilling siden 2013. Med over 20.000 kvadratmeter produktionsplads og et team af professionelle ingeniører med 15 års erfaring er vi specialiseret i alt fra 1-32 lag plader til høj-Tg og metalbaserede substrater. Vores ekspertise sikrer, at selv komplekse dobbeltsidede designs er optimeret til både termisk og elektrisk ydeevne.

Parametersammenligning: Standard vs. optimeret dobbeltsidet printdesign

Følgende tabel illustrerer de tekniske forskelle mellem grundlæggende design og højtydende boards optimeret af professionelle ingeniørteams:

Teknisk parameter Standard dobbeltsidet printkort Optimeret design (Hongxin-standarder) Indvirkning på ydeevne
Grundmateriale Tg Standard FR-4 (130°C) Høj-Tg FR-4 (>170°C) Bedre stabilitet ved høje temperaturer
Kobber tykkelse 0,5 oz - 1,0 oz 2,0 oz - 6,0 oz (tyk kobber) Højere strømkapacitet og varmeafledning
Min. Sporbredde/mellemrum 6/6 mil Ned til 3/3 mil (høj præcision) Muliggør tættere, komplekse kredsløb
Via forbindelse Standard PTH Begravet Via / Thermal Via Arrays Forbedret lodret varme- og signaloverførsel
Prototyping Lead Time 3-5 dage Så hurtigt som 24 timer Accelererede F&U-cyklusser

Ofte stillede spørgsmål (FAQ)

Q1: Hvordan sikrer Anhui Hongxin Electronic Technology Co., Ltd. kvaliteten af højpræcisions dobbeltsidede plader?

Kvalitet er kernen i Anhui Hongxin Electronic Technology Co., Ltd. Vores produktionsprocesser har bestået internationale certificeringer, herunder ISO9001, IATF16949 (Automotive Quality) og UL-sikkerhedscertificeringer. Hvert board, hvad enten det er en hurtig prototype eller en masseordre, gennemgår strenge tests for at sikre, at de lever op til vores højpræcisionsstandarder, hvilket giver vores globale kunder i Sydøstasien, Europa og Amerika total ro i sindet.

Q2: Hvilke muligheder er tilgængelige for specialiserede dobbeltsidede applikationer, såsom højeffekt- eller højfrekvente enheder?

Anhui Hongxin Electronic Technology Co., Ltd. tilbyder en bred vifte af substratmaterialer, herunder højfrekvente plader, metalsubstrater (til ekstrem køling) og halogenfrie plader. Vores ingeniører, der kan prale af over 15 års brancheerfaring, kan hjælpe med at vælge den rigtige dielektriske vægt og kobbervægt for at sikre, at dit dobbeltsidede bord overlever hård markedskonkurrence og tekniske krav.

Q3: Hvor hurtigt kan Anhui Hongxin Electronic Technology Co., Ltd. levere dobbeltsidede prototyper og masseordrer?

Vi er stolte af vores hurtige reaktionsevner. Anhui Hongxin Electronic Technology Co., Ltd. kan levere dobbeltsidet PCB-prototyping så hurtigt som 24 timer. For bulkordrer opretholder vi en højeffektiv 6-7 dages leveringsperiode for enkelt- og dobbeltsidede plader. Denne hastighed, kombineret med vores 20.000 kvm store anlæg og 110 dedikerede medarbejdere, gør det muligt for os at håndtere både produktion i stor skala og hurtig prototyping i små partier med lethed.
