Hvordan påvirker brugen af PCB-metalsubstrater pålideligheden af elektroniske komponenter?
Inden for moderne elektronik kan betydningen af printplader (PCB'er) ikke overvurderes. De danner rygraden i næsten enhver elektronisk enhed, hvilket muliggør korrekt tilslutning af elektriske komponenter og faciliterer jævne operationelle strømme. Blandt de forskellige typer PCB, PCB metal substrat s har fået betydelig opmærksomhed, især i højtydende applikationer.

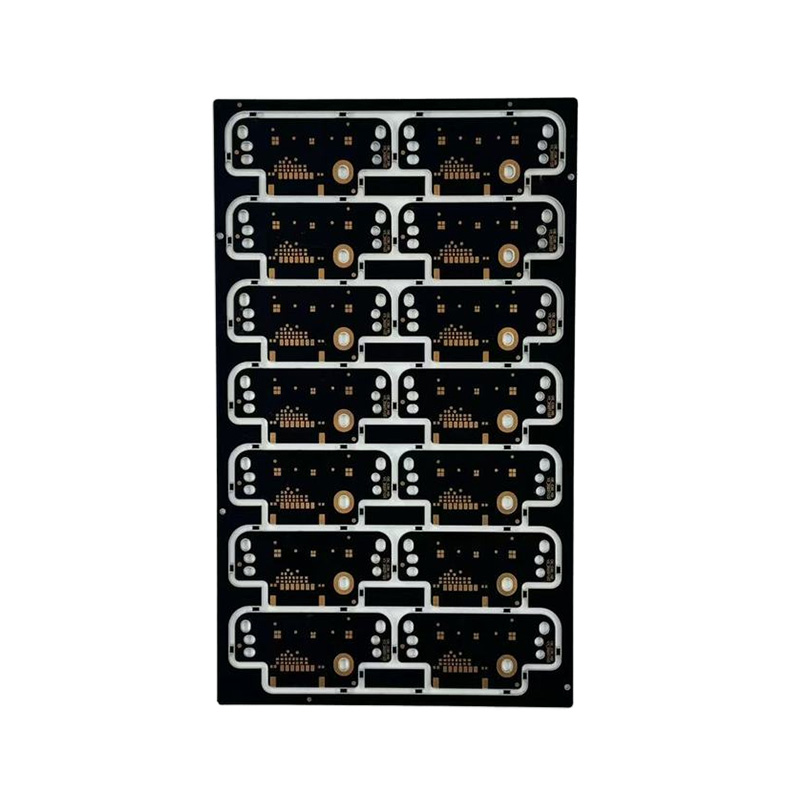

Et PCB-metalsubstrat er en type trykt kredsløbskort, der bruger et metalmateriale som sin base i stedet for de traditionelle fibermaterialer, der typisk bruges til standard PCB'er. Disse metalsubstrater er lavet ved at kombinere en metalbase med det isolerende lag og kobberlaget, der danner det egentlige kredsløb. Almindelige metaller, der bruges til substrater, omfatter aluminium, kobber og stål, men aluminium er langt det mest almindelige på grund af dets fremragende varmeledningsevne, omkostningseffektivitet og lette natur.
Hvad gør PCB-metalsubstrater anderledes?
Termisk styring er en af hovedårsagerne til, at metalsubstrater foretrækkes frem for konventionelle PCB'er. Moderne elektroniske enheder genererer varme, og i højenergiapplikationer er håndtering af denne varme afgørende for at opretholde ydeevne og pålidelighed. Metalsubstrater hjælper med at sprede varmen mere effektivt, forhindrer overophedning og sikrer komponenternes levetid. Dette er især vigtigt i kraftelektronik, LED-belysning, bilelektronik og højfrekvente kommunikationssystemer.
Her er en sammenligning af PCB-metalsubstrater med traditionelle PCB'er:
| Ejendom | Standard PCB | PCB metalsubstrat |
| Materiale | FR-4, CEM-1, CEM-3 | Aluminium, kobber, stål |
| Termisk ledningsevne | Lav | Høj (op til 200 W/m·K) |
| Omkostninger | Laver | Højere |
| Mekanisk styrke | Moderat | Stærk (især med aluminium) |
| Ansøgninger | Forbrugerelektronik, Lav effekt | Højeffektapplikationer, LED-belysning, Automotive, Powerelektronik |
| Vægt | Lys | Tung (afhængig af brugt metal) |
Valget mellem et metalsubstrat og et traditionelt PCB kommer ofte ned til ydeevnekrav, især med hensyn til varmestyring og holdbarhed.
Anvendelser af PCB-metalsubstrater
PCB metalsubstrater anvendes primært i applikationer, hvor effektiv varmeafledning er afgørende. Her er nogle industrier, der drager fordel af at bruge PCB-metalsubstrater:
-
LED belysning : Højtydende LED-lys genererer meget varme. Brug af et metalbaseret PCB giver bedre varmesænkning og sikrer LED-komponenternes levetid.
-
Strømelektronik : Enheder som strømkonvertere, invertere og effektforstærkere genererer betydelige mængder varme. Et metalsubstrat hjælper med at regulere temperaturen og forhindre beskadigelse af følsomme komponenter.
-
Bilelektronik : Moderne køretøjer er afhængige af kompleks elektronik til kontrolsystemer, sensorer og mere. Metalsubstraterne sikrer, at disse systemer forbliver operationelle selv under ekstreme temperaturer og vibrationer.
-
Højfrekvent kommunikation : Metalsubstrater bruges i højfrekvente kredsløb, hvor signalintegritet og varmestyring begge er kritiske.
-
Industrielle applikationer : Udstyr, der kræver høj effekthåndtering og varmeafledning, såsom industrimaskiner, bruger PCB-metalsubstrater til pålidelig drift.
Hvorfor vælge metalunderlag frem for traditionelle PCB'er?
-
Overlegen termisk ledningsevne : Den vigtigste fordel ved metalsubstrater i forhold til traditionelle glasfiber-PCB'er er deres høje varmeledningsevne. Dette er vigtigt i højeffektapplikationer, hvor varmeopbygning kan beskadige elektroniske komponenter.
-
Mekanisk styrke : Metalunderlag giver højere mekanisk styrke og stabilitet sammenlignet med traditionelle FR-4 plader. Dette er især vigtigt i barske miljøer, hvor vibrationer og mekanisk belastning er almindelige.
-
Lysweight yet Durable : Aluminiumsbaserede substrater er lette, men de tilbyder høj holdbarhed og modstandsdygtighed over for korrosion, hvilket gør dem ideelle til applikationer, der kræver både strukturel integritet og varmeafledning.
-
Længere levetid : Ved effektivt at sprede varme hjælper metalsubstrater med at forlænge komponenternes levetid, reducere fejlfrekvensen og sikre langsigtet pålidelighed.
-
Omkostninger-Effective : Mens metalsubstrater kan være dyrere end traditionelle PCB'er, retfærdiggør de langsigtede fordele - såsom forbedret ydeevne, reducerede fejlfrekvenser og energieffektivitet - ofte den højere initiale investering.
Nøgleegenskaber ved PCB-metalsubstrater
-
Termisk ydeevne : Metalsubstrater har betydeligt højere termisk ledningsevne end traditionelle PCB'er, hvor aluminiumssubstrater generelt giver den bedste balance mellem omkostninger, vægt og termisk styring.
-
Elektrisk isolering : Det isolerende lag mellem metalbasen og kobberkredsløbet sikrer elektrisk isolering, hvilket er afgørende for at opretholde ydeevnen af højeffektskredsløb.
-
Mekanisk styrke : Metalsubstrater giver højere mekanisk styrke og stabilitet sammenlignet med traditionelle PCB'er, hvilket kan være afgørende i applikationer, der kræver langtidsholdbarhed.
-
Muligheder for overfladefinish : Ligesom traditionelle PCB'er kan metalsubstrater også behandles med forskellige overfladefinisher, herunder HASL (Hot Air Solder Leveling), OSP (Organic Solderability Preservative) og ENIG (Electroless Nikkel Immersion Gold), afhængigt af kravene til applikationen.
Anhui Hongxin Electronic Technology Co., Ltd. er en af de førende producenter med speciale i forskellige typer PCB'er, herunder PCB-metalsubstrater. Virksomhedens produktsortiment omfatter 1-32 lag plader, høj-Tg plader, tykke kobber plader, rigid-flex plader og meget mere. Blandt disse skiller metalbaserede PCB'er sig ud på grund af deres høje termiske ledningsevne og mekaniske styrke.
Anhui Hongxin tilbyder højpræcision PCB-hurtig prototyping og kan hurtigt levere bulk-ordrer til enkelt- og dobbeltsidede plader, 4-8-lagstavler, HDI-plader og mere. Denne fleksibilitet og hastighed gør virksomheden til en foretrukken partner for industrier, der kræver både højkvalitets og hurtige omsætnings-printkort.
Desuden bruger virksomheden højkvalitets basismaterialer såsom FR-1, CEM-1, CEM-3, FR-4 og metalsubstrater i sine produkter, hvilket sikrer, at de opfylder de strenge krav fra forskellige højtydende applikationer.
Konklusion
Som konklusion er PCB-metalsubstrater en uundværlig komponent i moderne elektronik, der giver overlegen termisk styring, forbedret holdbarhed og mekanisk styrke. Deres anvendelse i industrier lige fra LED-belysning til kraftelektronik og bilsystemer viser deres alsidighed og betydning for at sikre den optimale ydeevne af elektroniske enheder.
