Kommunikationsprintkort: The Core Foundation, der understøtter stabile højhastighedskommunikationssystemer
Med den hurtige udvikling af 5G-kommunikation, datacentre, optiske moduler, routing- og switchingsudstyr og industrielle kommunikationssystemer, Kommunikationsprintkort er ikke længere simple elektriske sammenkoblingsbærere. De spiller en afgørende rolle i at bestemme signalintegritet, systemstabilitet og langsigtet pålidelighed .
Kommunikationsprintkort er forpligtet til at opfylde flere krævende tekniske standarder på samme tid, herunder høj hastighed, høj frekvens, høj tæthed og høj pålidelighed . Dette stiller meget højere krav til materialevalg, stack-up design, impedanskontrol og fremstillingsprocesser.
Tekniske nøglekarakteristika for kommunikations-PCB'er
Sammenlignet med forbrugerelektronik eller generelle industrielle PCB'er har kommunikations-PCB'er typisk følgende egenskaber:
| Teknisk aspekt | Kernekrav |
| Signalhastighed | Understøttelse af højhastigheds- og ultrahøjhastighedssignaltransmission (Gbps-niveau) |
| Impedanskontrol | Strenge enkelt-endede og differentielle impedanstolerancer |
| Materialeydelse | Lav dielektrisk konstant (Dk) og lav dissipationsfaktor (Df) |
| Lagstruktur | Flerlags-, HDI- og begravede/blindede via-strukturer er almindelige |
| Termisk stabilitet | Høj Tg og stærk modstand mod termisk stød |
| Langsigtet pålidelighed | Designet til 24/7 kontinuerlige driftsmiljøer |
På grund af disse funktioner er kommunikations-PCB'er meget brugt i:
- 5G / 4G basestationer og udstyr til små celler
- Optiske kommunikationsmoduler, switche og routere
- Datacenterservere og højhastigheds-backplanes
- Industrielle kommunikationskontrolsystemer
- Netværkssikkerhed og kommunikationsterminalenheder
Krav til høj frekvens og høj hastighed: Materialevalg har betydning
Stabiliteten af kommunikationsydelsen afhænger i høj grad af grundmateriale system . I praktiske anvendelser omfatter gængse materialeløsninger:

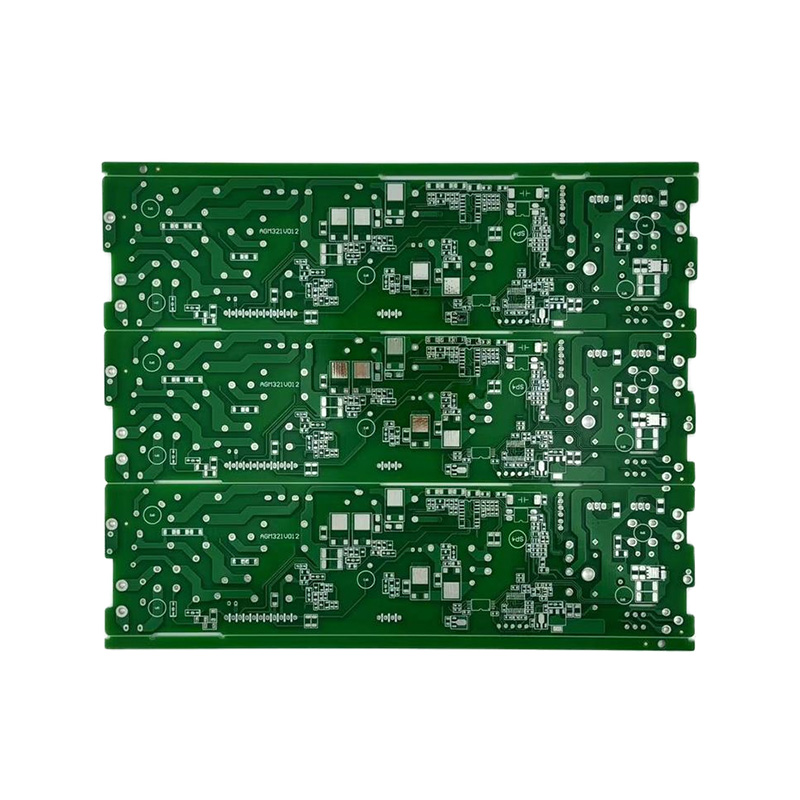

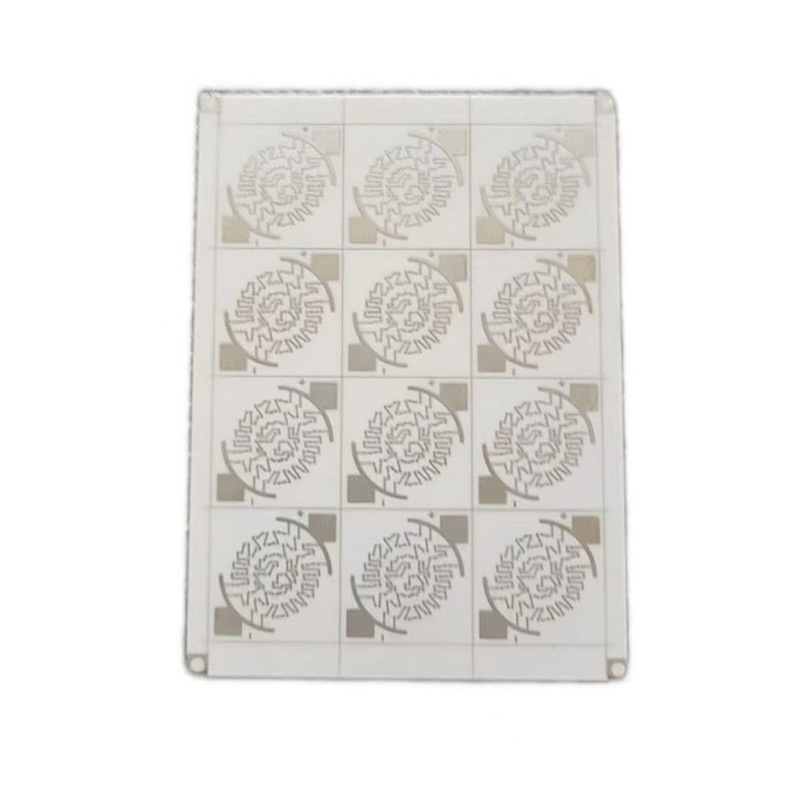

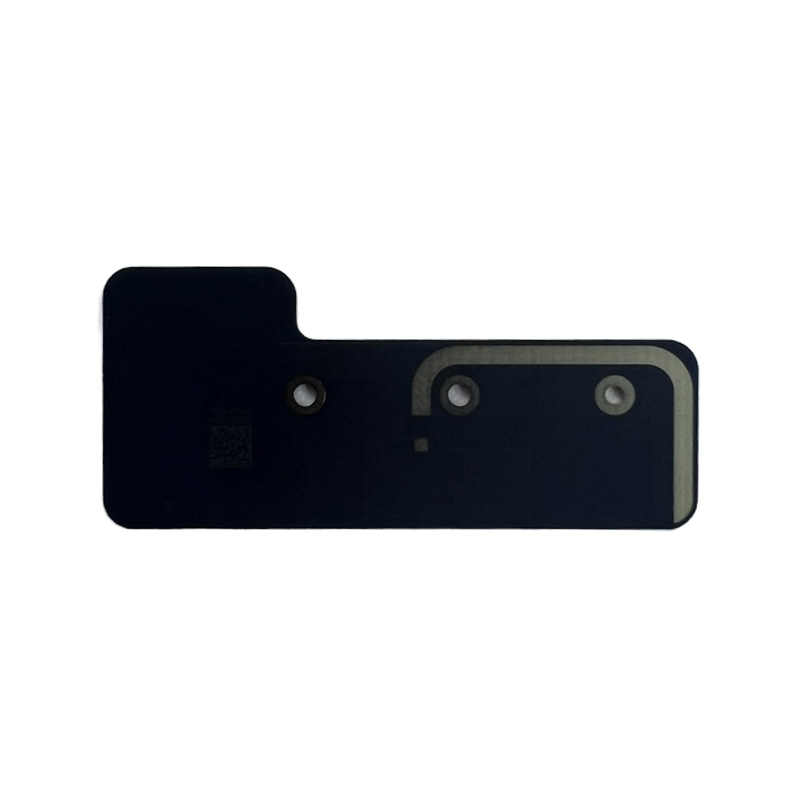

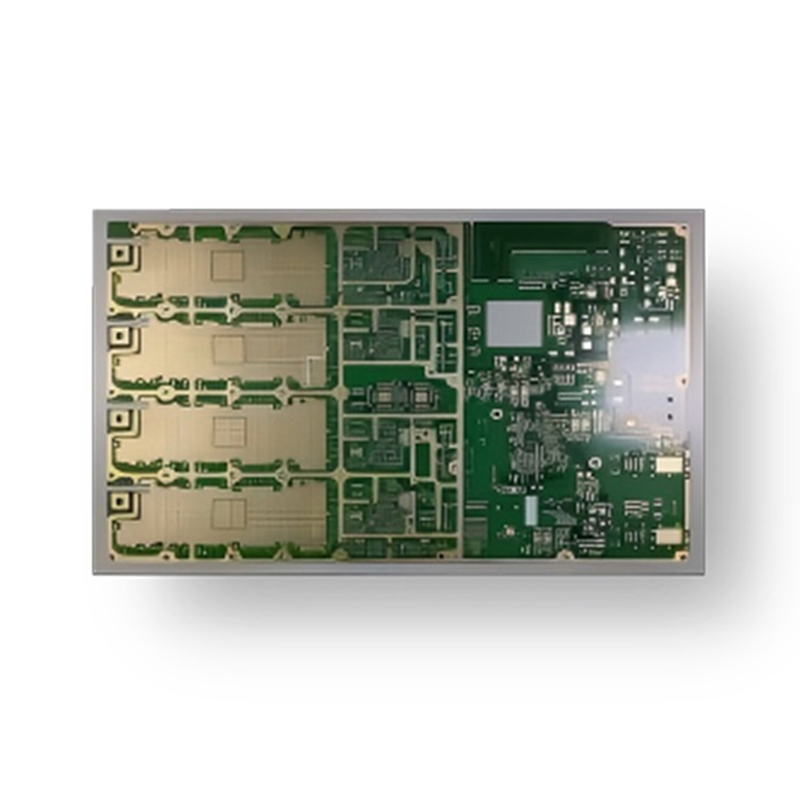

| Materiale Type | Typiske applikationer |
| Høj Tg FR-4 | Mellemhastigheds- og højhastighedskommunikationsudstyr |
| Højfrekvente materialer med lavt tab | RF- og mikrobølgekommunikationssystemer |
| Hybride dielektriske laminater | Blandede højhastigheds digitale og RF-designs |
| Metalbaserede plader | Højeffektkommunikationsmoduler med termiske krav |
| Halogenfri materialer | Markeder med strenge miljø- og sikkerhedsbestemmelser |
Ved fremstilling af kommunikations-printkort, materialestabilitet og batchkonsistens er særligt kritiske. Dette er en af kerneegenskaberne, der adskiller professionelle kommunikationsprintkortproducenter.

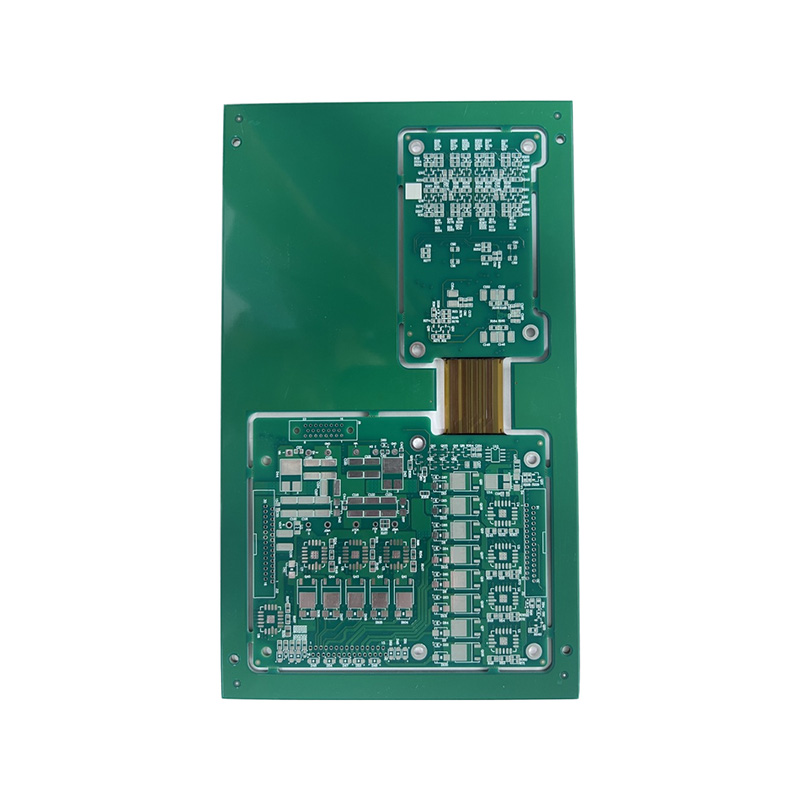

Med omfattende dækning af 1-32 lags plader, højfrekvente PCB'er, rigid-flex boards, hybrid dielektriske laminater samt hurtig prototyping og volumenproduktionskapacitet, Anhui Hongxin Electronic Technology Co., Ltd . er godt positioneret til at støtte kunder med kommunikationsudstyr fra R&D til masseproduktion.
Krav til fremstillingsproces for kommunikations-PCB'er
Kommunikations-PCB'er kræver meget højere produktionsstandarder end almindelige PCB-produkter, hovedsageligt afspejlet i:
- Højpræcisions billeddannelse og ætsningskontrol
- Nøjagtig lag-til-lag-justering for flerlagsplader
- Strenge impedanstest og procesovervågning
- Stabil belagt gennemgående hul og via metalliseringskvalitet
- Fuldstændige og pålidelige overfladebehandlingsprocesser
Kun producenter med modne kapaciteter inden for flerlags-, højfrekvens- og HDI PCB-produktion kan konsekvent levere stabil ydeevne til kommunikations-PCB-projekter.
Typiske tekniske parametre for kommunikationsprintkort

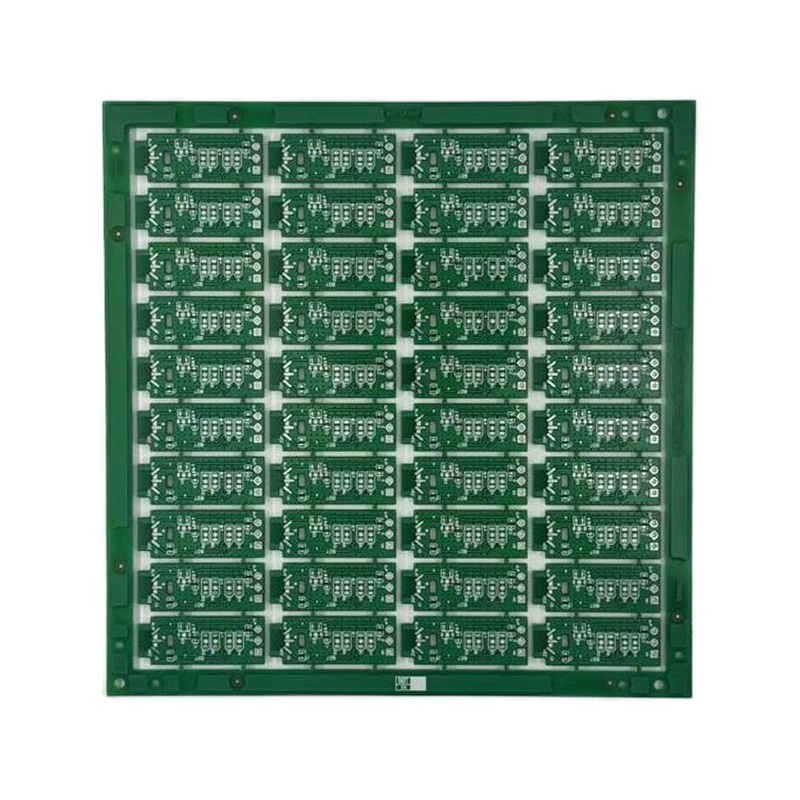

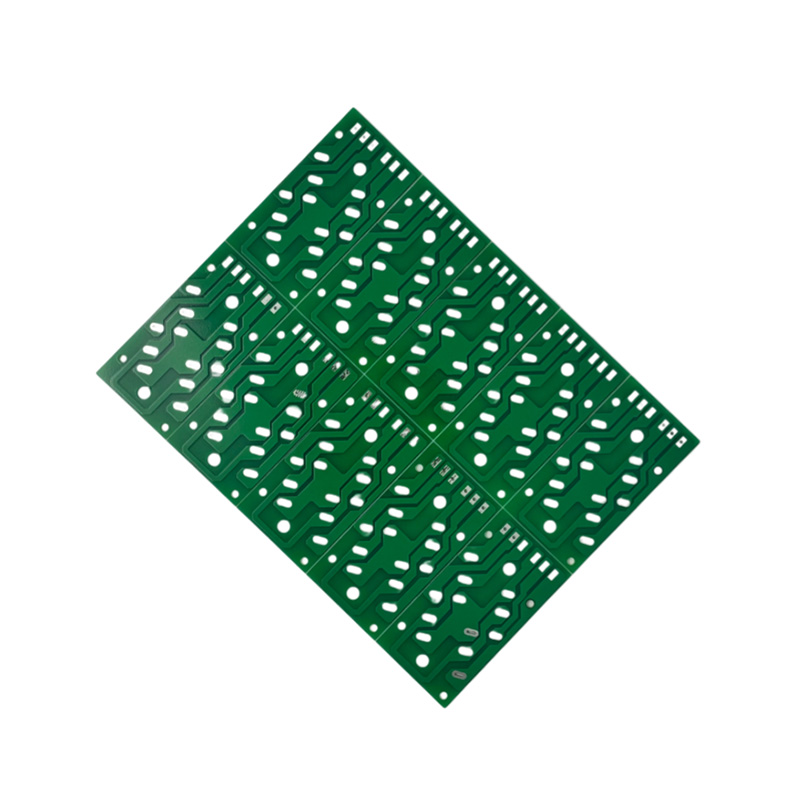

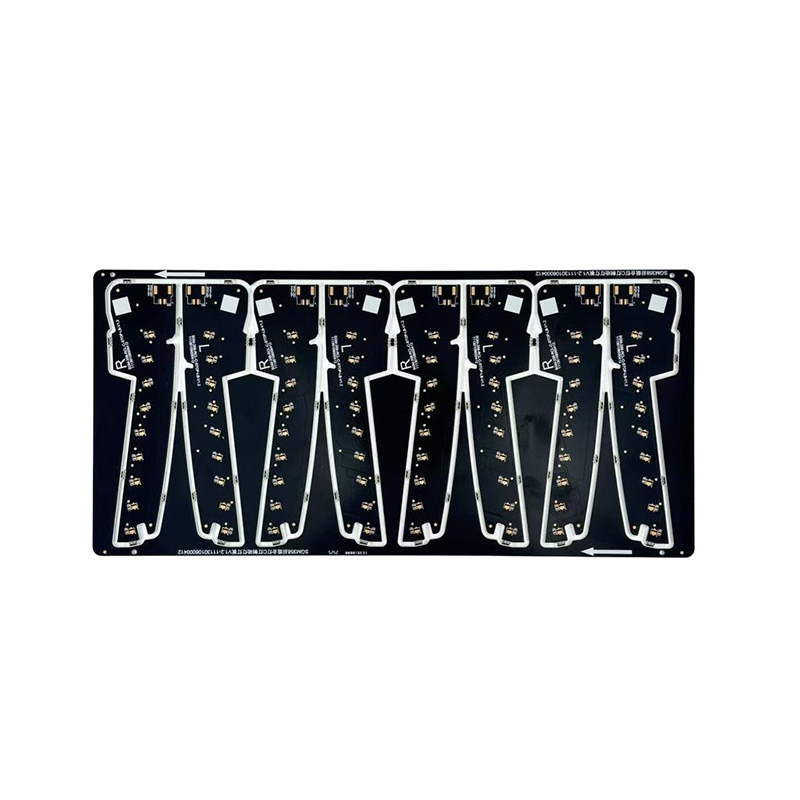

| Vare | Fælles Range |
| Antal lag | 4-32 lag |
| Bordtykkelse | 0,4–3,2 mm |
| Kobber tykkelse | 1-6 oz (tilpasses) |
| Impedans Tolerance | ±5 % eller tættere |
| Overfladefinish | ENIG, OSP, Immersion Tin, Immersion Silver, osv. |
| Certificeringer | ISO, IATF, UL og andre internationale standarder |
Kommunikation PCB FAQ
Kræver kommunikations-PCB'er altid højfrekvente materialer?
Ikke nødvendigvis. Valget afhænger af signalfrekvens, transmissionsafstand og systemdesign. Mange højhastigheds digitale kommunikationsapplikationer kan stadig bruge høj Tg FR-4 eller hybrid stack-ups for at balancere ydeevne og omkostninger.
Hvad er den typiske gennemløbstid for flerlags kommunikations-PCB'er?
Gennemløbstiden varierer afhængigt af lagantal og proceskompleksitet. Producenter med modne produktionssystemer kan levere hurtig omstilling til prototyper og små til mellemstore partier, hvilket hjælper kunderne med at forkorte udviklingscyklusser.
Hvorfor er impedanskontrol så vigtig for kommunikations-PCB'er?
Højhastighedssignaler er ekstremt følsomme over for impedansvariationer. Dårlig impedanskontrol kan forårsage signalrefleksion, krydstale og øjendiagramforringelse, hvilket direkte påvirker kommunikationskvaliteten og systemstabiliteten.
Er kommunikations-PCB'er velegnede til små batch-produktion og hurtig prototyping?
Ja. Udvikling af kommunikationsudstyr kræver ofte flere designgentagelser. Producenter, der understøtter hurtig prototyping med høj præcision og skalerbar volumenproduktion, giver betydelige fordele.
Valg af den rigtige producent af kommunikationsprintkort
Som kommunikationsteknologi fortsætter med at udvikle sig hen imod højere hastighed, højere frekvens og højere integration , Kommunikations-PCB'er er blevet en grundlæggende garanti for systemets ydeevne.
Fra materialesystemer og proceskapaciteter til kvalitetscertificeringer og leveringsstabilitet, kan valg af en producent med dokumenteret kommunikations-PCB-erfaring reducere projektrisici betydeligt og forbedre produktets overordnede konkurrenceevne.
Hvis du leder efter stabile, skalerbare og kommunikationsfokuserede PCB-løsninger , at arbejde med en professionel kommunikation PCB producent er et strategisk valg.
