High Density Interconnects (HDI) Board Brancheviden

Den omfattende vejledning til High-Density Interconnect (HDI)-kort

I den ubarmhjertige jagt på mindre, hurtigere og mere kraftfuld elektronik er High-Density Interconnect (HDI) teknologi dukket op som en kritisk muliggører. Denne vejledning dykker ned i kerneaspekterne af High Density Interconnects (HDI) Board , fra dets grundlæggende fremstillingsprocesser og materialevidenskab til applikationsspecifikke designstrategier og forsyningskædeovervejelser for fagfolk.

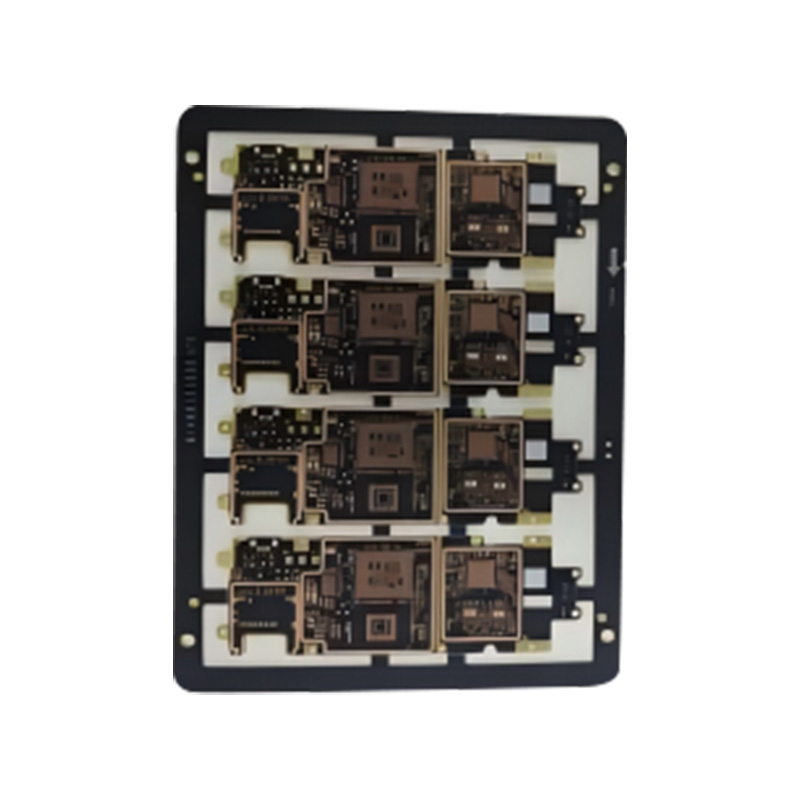

Core HDI Manufacturing: Microvias og Ultra-Fine Lines

Den definerende kapacitet af HDI-kort ligger i avancerede strukturer, der giver mulighed for hidtil uset komponenttæthed og miniaturisering.

Nøgleteknologi Beskrivelse og effekt
Microvias (blind/begravet) Laserborede vias med diametre typisk mindre end 150 µm. De forbinder tilstødende lag uden at passere gennem hele brættet, hvilket sparer afgørende plads og muliggør mere direkte routingstier, hvilket er grundlæggende for komplekse, kompakte designs.
Ultrafin linjesporing Evnen til at producere sporbredder og mellemrum så fine som 3 mils (0,075 mm). Dette giver mulighed for et betydeligt større antal forbindelser i et givet område, hvilket direkte understøtter brugen af ​​avancerede, fine-pitch ball grid array (BGA) komponenter.
Højt billedformat Evnen til at opnå et pladetykkelse-til-åbningsforhold på op til 10:1. Dette er afgørende for pålidelig plettering af dybe mikroviaer med lille diameter, hvilket sikrer elektrisk forbindelse i flerlags HDI-stabler.

Producenter med speciale i HDI, såsom Anhui Hongxin Electronic Technology Co., Ltd., udnytter disse teknologier til at bygge komplekse tavler, der spænder fra 0,3 mm til 6 mm i tykkelse og op til 32 lag, der danner rygraden i moderne kompakte enheder.

HDI-udviklingsworkflowet: Fra design til levering

At bringe et HDI-design til masseproduktion med succes kræver, at man navigerer i en detaljeret og sekventiel proces.

  • Design og ingeniørgennemgang: Denne indledende fase er kritisk. Det involverer verificering af designregler (DRC), planlægning af lagopbygningen og udvælgelse af passende materialer (f.eks. høj-Tg FR-4 for termisk pålidelighed). Tæt samarbejde med din producents ingeniørteam på dette stadium forhindrer dyre forsinkelser.
  • Sekventiel laminering og fremstilling: HDI-plader er bygget gennem flere lamineringscyklusser. En kerne fremstilles først, efterfulgt af successive lag med mikroviaer. Processer som laserboring, præcis kobberbelægning og mønsterbilleddannelse gentages, hvilket kræver exceptionel proceskontrol.
  • Test og kvalitetssikring: På grund af kompleksiteten er elektrisk test (herunder flyvende sonde eller armaturbaseret test) obligatorisk for at verificere netforbindelse og isolation. Impedanskontroltest er også almindeligt for højhastighedsdesign.

Førende producenter optimerer denne arbejdsgang for at tilbyde konkurrencedygtige leveringstider. For eksempel balancerer en struktureret 25-dages produktionscyklus for bulk-HDI-ordrer grundig fremstilling med time-to-market-behov, mens hurtige 24-timers prototyping-tjenester understøtter indledende designverifikation.

Materialevalg for HDI pålidelighed og ydeevne

Valget af basismateriale og finish har direkte indflydelse på funktionaliteten, holdbarheden og udbyttet af et HDI-kort.

  • Underlagsmaterialer:
    • Standard & High-Tg FR-4: Arbejdshesten til mange anvendelser. Høj-Tg-kvaliteter er afgørende for blyfri lodning og operationer i miljøer med højere temperaturer.
    • Specialiserede laminater: Til højfrekvente/hastighedsapplikationer (f.eks. 5G-moduler) kan materialer med lavt tab som Rogers eller specialiseret kulbrintekeramik integreres i stack-up'en.
    • Flex og stive-flex materialer: Polyimidfilm bruges i områder, der kræver bøjning, hvilket muliggør innovative formfaktorer i wearables og kompakt elektronik.
  • Overfladefinish: Finishen skal være egnet til fine-pitch komponenter. Immersion Gold (ENIG) tilbyder en flad overflade, der er fremragende til lodning og trådbinding, mens Immersion Silver eller avancerede OSP-formuleringer giver omkostningseffektive alternativer til specifikke anvendelsestilfælde.

HDI som en innovationsaktiverer i nøglebrancher

HDI-teknologi er ikke kun en PCB-type; det er en strategisk løsning til produktinnovation.

  • 5G smartphones og forbrugerteknologi: HDI giver mulighed for den ekstreme miniaturisering, der er nødvendig for at pakke flere 5G-antennemoduler, avancerede processorer og store batterier i en slank profil. Det muliggør brugen af ​​chip-on-board (COB) og package-on-package (PoP) teknikker.
  • Luftfart og medicinsk med høj pålidelighed: I disse felter er HDI's værdi i pålidelighed og ydeevnetæthed. Det giver mulighed for mere funktionalitet i afionikbokse med begrænset plads eller bærbare medicinske skærme, der ofte bruger stive-flex-konstruktioner for holdbarhed.
  • Avanceret bilelektronik: Efterhånden som køretøjer inkorporerer flere ADAS (Advanced Driver Assistance Systems) og in-vehicle infotainment, administrerer HDI boards det komplekse, højhastighedsnetværk mellem sensorer, kameraer og kontrolenheder, hvilket ofte kræver overholdelse af standarder i automotive-grad som IATF 16949.

FAQ

Hvad definerer et kort som et "HDI" PCB?

Et HDI PCB er primært defineret ved dets højere ledningstæthed pr. arealenhed sammenlignet med traditionelle PCB'er. Dette opnås gennem specifikke funktioner:

  1. Mikroviaer: Brugen af blinde og/eller nedgravede vias med en diameter typisk ≤150 µm.
  2. Finere linjer og mellemrum: Sporbredder og frirum på 3 mils (0,075 mm) eller mindre.
  3. Højere tilslutningspudetæthed: Evnen til at rumme komponenter med meget fin pitch (f.eks. <0,5 mm pitch BGA'er).
  4. Sekventielle opbygningslag: Indebærer ofte flere lamineringscyklusser for at skabe de indbyrdes forbundne lag.

Et bord, der indeholder flere af disse elementer, især mikroviaer, er generelt klassificeret som HDI.

Hvornår skal jeg overveje at bruge et HDI-design over et standard flerlags PCB?

Du bør kraftigt overveje HDI-teknologi, når dit design står over for en eller flere af disse udfordringer:

  • Pladsbegrænsninger: Produktets kabinet er meget lille (f.eks. bærbar, hørbar, ultratynd smartphone).
  • High-Pin-Count komponenter: Du skal udsende en moderne CPU-, FPGA- eller hukommelseschip med et fint BGA-fodaftryk.
  • Krav til høj signalydelse: Du har brug for kortere, mere direkte signalveje for overlegen elektrisk ydeevne (f.eks. hurtigere hastigheder, mindre krydstale).
  • Øget funktionalitet i samme størrelse: Du skal tilføje væsentlige nye funktioner til et produkt uden at øge dets PCB-fodaftryk.

Hvis dit design kun bruger komponenter med stor tonehøjde og har rigelig bordplads, kan et standard flerlag være mere omkostningseffektivt.

Hvorfor er HDI-kort dyrere, og hvordan kan jeg styre omkostningerne?

De øgede omkostninger skyldes:

  • Komplekse processer: Yderligere produktionstrin som sekventiel laminering, laserboring og mere præcis billeddannelse.
  • Avanceret udstyr: Behovet for højpræcisionsfremstillings- og inspektionsmaskiner.
  • Lavere udbytte i starten: Kompleksiteten kan føre til lavere produktionsudbytte, især for nye eller meget komplekse designs.

Omkostningsstyringsstrategier:

  1. Optimer lagantal: Arbejd med din producent for at bruge det mindste antal nødvendige lag.
  2. Forenkling via strukturer: Brug kun mikroviaer, hvor det er absolut nødvendigt. En "1 N 1" stack-up er billigere end "alle lag" HDI.
  3. Design for Manufacturability (DFM): Overhold nøje producentens DFM-retningslinjer for at forhindre udbytteproblemer.
  4. Plan for volumen: Enhedsomkostninger falder markant med højere ordremængder på grund af optimeret paneludnyttelse og opsætningsafskrivning.

Hvad er de vigtigste certificeringer, jeg skal kigge efter hos en HDI-kortproducent?

Certificeringer er en proxy for en producents proceskontrol og pålidelighed. De vigtigste omfatter:

  • IATF 16949: Kvalitetsstyringsstandarden for bilindustrien. Det demonstrerer en forpligtelse på højeste niveau til systematisk proceskontrol, sporbarhed og kontinuerlig forbedring - meget værdifuldt selv for ikke-bilprojekter.
  • ISO 9001: Grundlæggende kvalitetsstyringssystem certificering.
  • UL-anerkendelse: Sikrer, at pladematerialerne og konstruktionen opfylder sikkerhedsstandarder, som ofte kræves for slutprodukter, der sælges i mange regioner.
  • Overholdelse af IPC-standarder: Selvom det ikke er en certificering, er overholdelse af standarder som IPC-6012 (ydelse) og IPC-6018 (HDI) en stærk indikator for teknisk kapacitet.

En producent som Anhui Hongxin Electronic Technology Co., Ltd., der har IATF 16949, ISO og UL-certificeringer, demonstrerer en robust ramme til fremstilling af pålidelige HDI-kort.

Hvordan fungerer hurtig prototyping til HDI-kort med en 25-dages bulkproduktionscyklus?

Denne to-trins tilgang er designet til at understøtte både innovation og skalering:

  1. Hurtig prototyping (f.eks. 24-72 timer): Denne service bruger fremskyndet planlægning for små paneler (ofte 1-5 styk). Den fokuserer på design validering —kontrol af elektrisk forbindelse, grundlæggende funktionalitet og pasform. Den kan bruge lidt afslappede tolerancer eller anderledes værktøj for at opnå hastighed.
  2. Struktureret bulkproduktion (f.eks. 25 dage): Når designet er verificeret, begynder fuldskalaproduktionen. Dette involverer færdiggørelse og fremstilling af alt dedikeret værktøj (laserborefiler, lamineringsplader, testarmaturer), kørsel af fulde DFM-tjek og fremstilling af ordren på store paneler med streng proceskontrol for optimalt udbytte og ensartethed. Den 25-dages cyklus omfatter denne komplette, optimerede arbejdsgang for volumenordrer.

Denne model gør det muligt for virksomheder at gentage designs hurtigt uden forpligtelse og derefter skifte problemfrit til en pålidelig, omkostningseffektiv volumenforsyningskæde.
