Engineering for Efficiency: The Comprehensive Guide to Højeffekt printkort Technology

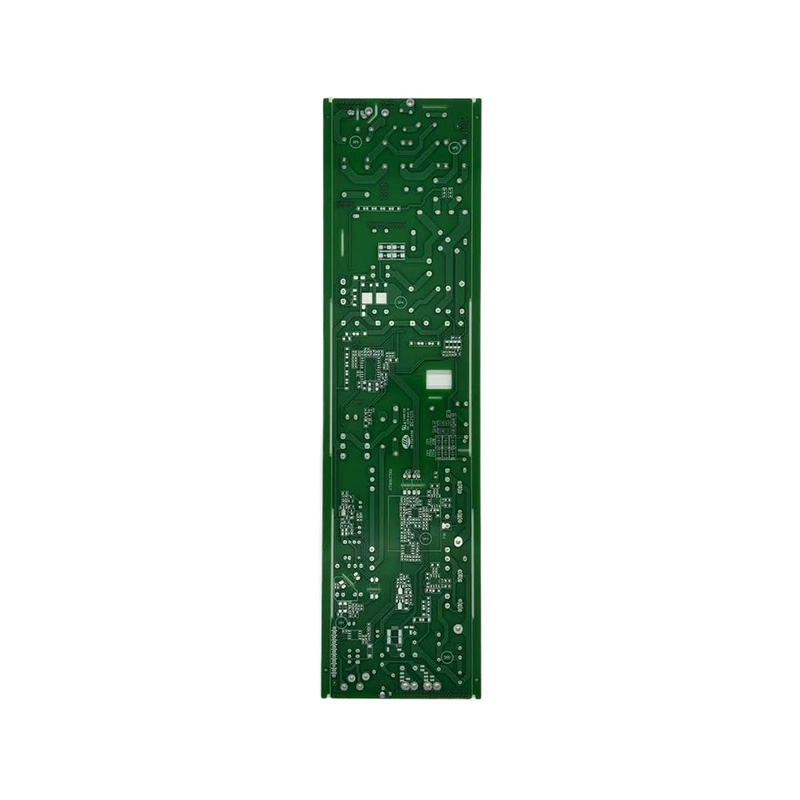

Inden for moderne elektronik er det altafgørende at administrere betydelig elektrisk energi effektivt og pålideligt. Den Højeffekt printkort er det konstruerede grundlag for sådanne applikationer, fra LED-belysning og strømforsyninger til invertere til elektriske køretøjer og industrielle motorstyringer. I modsætning til standardkredsløbskort er disse specialiserede PCB'er designet til at håndtere høje strømme, sprede betydelig varme og fungere pålideligt under krævende elektrisk og termisk belastning. Denne guide dykker ned i de kritiske designovervejelser, materialevidenskab og fremstillingsprocesser, der definerer højtydende kraftelektronik.
Termisk styring: Kernen i High Power PCB-design
Den primære udfordring i enhver højeffektapplikation er varme. Overdreven varme nedbryder komponenter, reducerer levetiden og kan forårsage katastrofale fejl. Derfor er effektiv termisk styring ikke kun en funktion, men en nødvendighed.
Vigtige termiske designparametre
- Kobber tykkelse: Målt i ounces per kvadratfod (oz/ft²), fører tykkere kobberspor mere strøm med mindre modstandsdygtig opvarmning. Standardkort bruger 1 oz (35 µm), mens højeffektkort normalt bruger 3 oz (105 µm) til 12 oz (420 µm) eller mere.
- Termisk ledningsevne af underlag: Materialets evne til at lede varme væk fra komponenter. Standard FR-4 har lav varmeledningsevne (~0,3-0,4 W/mK), mens metal-core boards er langt overlegne.
- Termiske Via Arrays: Belagte gennemhuller placeret under varme komponenter for at overføre varme fra overfladelaget til de indre lag eller en dedikeret køleplade.
| Substrattype | Typisk termisk ledningsevne (W/mK) | Bedste brugssag |
| Standard FR-4 | 0,3 - 0,4 | Lav til medium effekt, omkostningsfølsomme applikationer. |
| Aluminiumskerne (MCPCB) | 1,0 - 2,5 | High-power LED'er, bilbelysning, strømforsyninger. |
| Kobber kerne | 380 - 400 | Anvendelser med ekstrem høj effekt eller høj tæthed, hvor varme skal spredes hurtigt. |
| Keramisk substrat (AlN, Al2O3) | 20 - 200 | Højfrekvente RF-effektforstærkere, rumfart og applikationer med høj pålidelighed. |
Materialevalg og elektriske overvejelser
Ud over termiske egenskaber dikterer valget af materialer og design pladens elektriske ydeevne og langsigtede pålidelighed.
- Nuværende bæreevne: Bestemt af kobbertykkelse, sporbredde og den tilladte temperaturstigning. Ingeniører bruger IPC-2152 diagrammer til at beregne det nødvendige tværsnitsareal for en given strøm.
- Dielektrisk styrke: De isolerende lags evne til at modstå høje spændinger uden nedbrud. Dette er kritisk i strømomformere og invertere.
- Materiale stabilitet: Materialer med høj Tg (glasovergangstemperatur) er essentielle for at forhindre brættet i at vrides eller delamineres under lodning og højtemperaturdrift. En Tg på 170°C eller højere er almindelig til krævende applikationer.
Producenter som Anhui Hongxin Electronic Technology Co., Ltd. tilbyder en bred vifte af materialer, herunder høj-Tg FR-4, metalsubstrater og specialiserede laminater, hvilket giver ingeniører mulighed for at vælge den optimale balance mellem termiske, elektriske og mekaniske egenskaber til deres specifikke design.
Fremragende fremstilling og kvalitetssikring
Fremstilling af et pålideligt High Power PCB kræver avancerede produktionskapaciteter og et stringent kvalitetskontrolsystem. Processen involverer præcis kontrol af lamineringstryk, kobberbelægningstykkelse og borenøjagtighed for at skabe robuste termiske vias og flerlagsstrukturer.
For missionskritiske applikationer, såsom dem i bilindustrien, er overholdelse af internationale standarder ikke til forhandling. Certificeringer som IATF 16949 demonstrere en producents forpligtelse til kvalitet, konsistens og løbende forbedringer. Desuden UL certificering sikrer, at produktet opfylder strenge sikkerheds- og antændelighedsstandarder. Anhui Hongxin Electronic Technology Co., Ltd.'s portefølje af certificeringer, herunder ISO9001, ISO14001, ISO45001, IATF16949 og UL, understreger dens evne til at levere højpålidelige højeffektprintkort til en global kundebase.
FAQ
Hvad er den største forskel mellem et standard-printkort og et højeffekt-printkort?
Den største forskel ligger i deres designfokus og materialesammensætning. Et standard printkort er optimeret til signalintegritet i lavstrømsapplikationer. A High Power PCB er konstrueret til at håndtere to primære udfordringer: høj strøm og betydelig varmeproduktion. Dette opnås gennem:
- Tykkere kobber: Brug af 3 oz, 6 oz eller endnu tykkere kobber til at reducere modstand og håndtere høje strømme uden overophedning.
- Termisk ledende underlag: Anvendelse af metalkerne (aluminium eller kobber) eller andre specialiserede materialer til at fungere som en indbygget køleplade.
- Robust konstruktion: Designs, der inkorporerer funktioner som termiske vias og større pudestørrelser for at forbedre varmeafledning og komponentlodning pålidelighed.
Grundlæggende er et High Power PCB en specialbygget termisk og elektrisk styringsplatform.
Hvornår skal jeg vælge et kerneprint i aluminium frem for et standard FR-4 printkort?
Du bør vælge et aluminium kerne PCB (MCPCB), når dit design involverer komponenter, der genererer en betydelig mængde varme, som skal ledes effektivt væk. Nøgleindikatorer omfatter:
- Højeffekt LED'er: Dette er den mest almindelige applikation. MCPCB'er er afgørende for at opretholde LED-krydstemperaturen, hvilket direkte påvirker deres lysstyrke, farvekonsistens og levetid.
- Strømkonverteringskredsløb: Til at skifte regulatorer, motordrivere og strømforsyninger, hvor komponenter som MOSFET'er og induktorer afleder betydelig varme.
- Design med begrænset plads: Når du ikke kan få plads til en stor køleplade, integrerer en MCPCB varmespredningsfunktionen direkte i pladen, hvilket sparer plads og forenkler monteringen.
Hvis din applikation udelukkende er til logisk eller laveffekt signalbehandling, er et standard FR-4-kort mere omkostningseffektivt. Valget er dikteret af dit designs termiske budget.
Hvordan påvirker kobbertykkelsen ydeevnen af et High Power PCB?
Kobbertykkelse er en kritisk parameter, der direkte påvirker et High Power PCB's ydeevne på to vigtige måder: strømbærende kapacitet og varmeafledning.
- Nuværende bæreevne: Et bredere og tykkere kobberspor har lavere elektrisk modstand. Ifølge Ohms lov (P = I²R), betyder lavere modstand, at mindre strøm går tabt som varme for en given strøm. Tykkere kobber giver dig mulighed for sikkert at lede højere strømme uden at overskride kortets temperaturgrænser. For eksempel kan et spor på 6 oz bære betydeligt mere strøm end et spor på 1 oz af samme bredde.
- Varmespredning: Kobber er en fremragende varmeleder. Et tykt kobberlag fungerer som en varmespreder, der distribuerer varme fra en varm komponent (som en strøm-IC) over et større område af printkortet. Dette reducerer "hot spot"-temperaturen og gør hele pladen mere effektiv til at overføre varme til det omgivende miljø eller en køleplade.
At vælge den korrekte kobbertykkelse er en grundlæggende afvejning mellem ydeevne, omkostninger og fremstillingskompleksitet.
Hvilke designfunktioner er afgørende for at sikre langsigtet pålidelighed af et High Power PCB?
At sikre langsigtet pålidelighed i et High Power PCB kræver proaktivt design for at afbøde belastningen fra høj strøm og varmecyklus. Afgørende funktioner omfatter:
- Termiske aflastningspuder: Til gennemgående hulkomponenter forbundet til store kobberplaner (som jord eller strøm), anvendes termiske aflastningsforbindelser. De reducerer den direkte kølepladeeffekt under lodning, hvilket sikrer en god loddesamling, samtidig med at de giver en god elektrisk og termisk forbindelse under drift.
- Tilstrækkelig via dimensionering og plettering: Termiske vias skal være store nok og have tilstrækkelig kobberbelægningstykkelse til effektivt at overføre varme. For anvendelser med høj pålidelighed kan via påfyldning og dækning med lodde eller epoxy forhindre fugtindtrængning og forbedre termisk overførsel.
- Konform belægning: Påføring af en beskyttende kemisk belægning kan beskytte pladen mod fugt, støv og kemiske forureninger, hvilket er særligt vigtigt i barske industri- eller bilmiljøer.
- Materialevalg: Brug af materialer med høj Tg og lav termisk udvidelseskoefficient (CTE) reducerer den mekaniske belastning på vias og komponenter under temperaturudsving, hvilket forhindrer revner og delaminering over tid.
Disse funktioner, kombineret med fremstilling under et kvalitetssystem som IATF 16949, er afgørende for at skabe et High Power PCB, der vil holde i årevis i marken.
