Omkostningseffektiv PCB-samling: Hvor besparelserne rent faktisk kommer fra

Omkostningseffektiv printmontage handler ikke primært om at finde den billigste kontraktproducent - det er resultatet af beslutninger, der er truffet længe før bestyrelsen når fabriksgulvet. Komponentudvælgelse, design-for-manufacturability (DFM) overensstemmelse, paneliseringsstrategi og ordrevolumen bidrager alle mere til de samlede montageomkostninger end den angivne enhedspris fra en given CM. At forstå, hvor omkostningerne genereres på hvert trin, giver ingeniører og indkøbsteams mulighed for at træffe målrettede beslutninger, der reducerer udgifterne uden at gå på kompromis med kvalitet eller pålidelighed.

De fem højest slagkraftige håndtag til omkostningseffektiv PCB-samling er:

• Komponentstandardisering og foretrukne styklister: Brug af komponenter fra en producents godkendte leverandørliste (AVL) med flere indkøbsmuligheder eliminerer spot-buy-præmier og reducerer leveringstidsrisikoen for indkøb. En enkelt ikke-lagerført, enkeltkildekomponent kan forsinke en hel produktion, der kører med 8-16 uger og tilføje 15-30 % til styklisteomkostningerne under tildelingsmangel.
• Design-for-manufacturability (DFM) overensstemmelse: Boards designet uden DFM-gennemgang genererer skjulte omkostninger nedstrøms - manuel efterbearbejdning, højere fejlprocenter, øget inspektionstid og programmeringsgebyrer for komplekse pick-and-place-opsætninger. Det viser industridata konsekvent 70–80 % af produktionsomkostningerne er låst fast på designstadiet , før en enkelt komponent placeres.

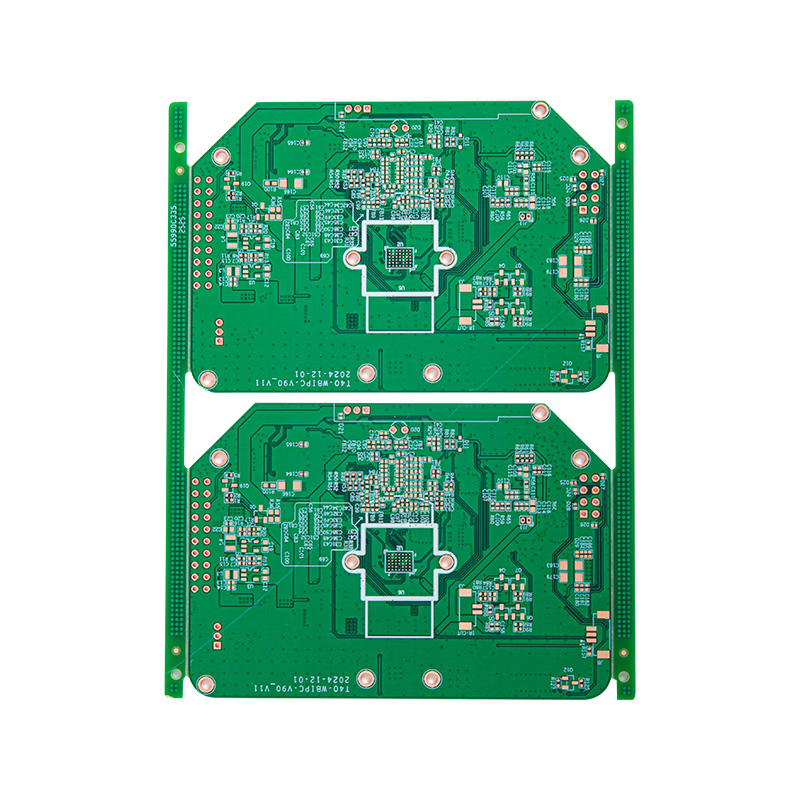

• Paneldeling: Gruppering af flere PCB'er i et enkelt panel til SMT-behandling reducerer dramatisk per-enhed-opsætning, stenciludskrivning og reflow-omkostninger. For små brædder (under 100 cm²) reducerer paneler typisk monteringsomkostningerne med 30-50 % pr. enhed i forhold til at køre individuelle brædder.
• SMT versus gennemgående hulforhold: Placering af overflademonteringsteknologi (SMT) er højautomatiseret og koster en brøkdel af gennemhullet (THT) indføring, hvilket ofte kræver manuelt arbejde. Hver THT-komponent i et overvejende SMT-design tilføjer uforholdsmæssige omkostninger. Hvor gennemgående konnektorer er påkrævet for mekanisk styrke, eliminerer pressfit-alternativer lodning helt.
• Volumenkonsolidering og prognosenøjagtighed: Kontrakt fabrikanter pris montering på opsætning amortisering over kørt mængde. En kørsel på 500 enheder af et simpelt 50-komponent kort kan koste $8-12 pr. kort i samling; det samme bord på 5.000 enheder falder typisk til $1,50-3,00. Nøjagtig efterspørgselsprognose, der tillader volumenkonsolidering, er en af ​​de mest tilgængelige omkostningsreduktionsgreb, der er tilgængelige for indkøbsteams.

Skjulte omkostningsdrivere at revidere i dit nuværende monteringsudgifter

Ud over de åbenlyse enhedsomkostninger, overses flere linjeposter i samlefakturaer ofte ved leverandørsammenligning. NRE-gebyrer (ikke-tilbagevendende teknik). - der dækker stencilfremstilling, programmering og inspektion af første artikel - varierer typisk fra $150 til $800 pr. nyt boarddesign og er ofte begravet i citerede priser for små oplag. Stencilomkostninger ($80-$250 for laserskåret rustfrit stål) er fastsat pr. designrevision, hvilket gør hyppige designændringer uforholdsmæssigt dyre ved lave volumener. Derudover Røntgeninspektion og funktionstest inventar bære opsætningsgebyrer på $500-$2.500 pr. bordtype og bør evalueres i forhold til defektrisikoen og garantieksponeringen af ikke-testede samlinger, ikke blot udelukket for at reducere fakturatotaler.

PCB Layoutdesignsoftware: Valg af det rigtige værktøj til din arbejdsgang

PCB-layoutdesignsoftware er det primære værktøj, hvorigennem alle monteringsomkostninger, fremstillingsevne og præstationsresultater bestemmes. Valget af EDA-platform (elektronisk designautomatisering) påvirker ikke kun designerens produktivitet, men kvaliteten af ​​DFM-tjek, nøjagtigheden af ​​simuleringsdata, det lette samarbejde med kontraktproducenter og den langsigtede vedligeholdelse af designfiler. Intet enkelt værktøj er universelt optimalt - det rigtige valg afhænger af designkompleksitet, teamstørrelse, budget og integrationskrav.

DFM-kontrolfunktioner: Hvad skal du kigge efter

DFM-regeltjek-evnen i din PCB-layoutdesignsoftware er direkte knyttet til montageudbytte og -omkostninger. Værktøjet skal som minimum håndhæve: minimum ringformet ring og bor-til-kobber-afstande (for at forhindre boreudbrud), loddemaske ekspansionsregler (for at forhindre brodannelse på fin-pitch IC'er), kobber-til-bræt-kantafstande (for at forhindre sporeksponering under routing og depanelering), og gårdhaveoverlapningsdetektering (for at markere komponentplaceringskonflikter før fremstilling). Premium-platforme som Altium og Cadence integrerer også 3D-clearance-kontrol i realtid og impedansstyret routing med automatisk lagstack-validering - funktioner, der er kritiske for højhastighedsdesign over 1 GHz, men unødvendig overhead for enklere blandede signalkort.

Filoutput og CM-kompatibilitet

Uanset hvilken PCB-layoutdesignsoftware der bruges, skal outputpakken, der leveres til en kontraktproducent, indeholde: Gerber RS-274X-filer til alle kobberlag, borefiler (Excellon-format), bordkontur (mekanisk lag), loddemaske og silketryklag, en stykliste i Excel- eller CSV-format og en tyngdepunkt/pluk-og-placer komponent- og rotationsfil (XY). Nogle CM'er accepterer i stigende grad ODB- eller IPC-2581 native designfiler i stedet for Gerbers, hvilket tilbyder rigere data til DFM-gennemgang og reducerer risikoen for oversættelsesfejl. Ved at bekræfte din CM's foretrukne inputformat, før du færdiggør din værktøjskæde, undgår du dyre filkonverteringsforsinkelser under tape-out.

Quick Turn PCB-producenter: Hvad udtrykket faktisk betyder

Quick turn PCB-producenter er fabrikations- og montageserviceudbydere, der har bygget deres operationer specifikt omkring komprimerede gennemløbstider - typisk tilbyder fabrikation af blotplader på 24-72 timer og monterede plader på 3-7 hverdage, i modsætning til standard 10-15 dages leveringstid for konventionelle PCB-producenter. Denne hastighedspræmie kommer til en pris: prissætning for hurtige sving for bare brædder er typisk 3–8× højere pr. enhed end volumenproduktionspriser, og hurtige monteringsvendinger medfører yderligere tillæg på 25-100 % i forhold til standard NRE og pr. enhedspriser.

Forretningsgrundlaget for producenter af hurtige printkort er stærkest i tre scenarier: prototype og design iterationscyklusser hvor omkostningerne til ingeniørtid langt overstiger fabrikationspræmier; nødsituationer på produktionslinjen hvor et defekt bord stopper en produktionslinje med nedetidsomkostninger på over tusindvis af dollars i timen; og markedslanceringer med korte vinduer hvor first-mover-fordel retfærdiggør fremskyndelsesomkostningerne. For planlagt volumenproduktion er hurtige vendinger sjældent omkostningsberettigede, og præmien er bedre investeret i at vedligeholde sikkerhedslageret af præbyggede enheder.

Nøglespillere på Quick Turn PCB-markedet

Quick Turn PCB-markedet stratificeres i tre niveauer baseret på geografi, kapacitetsområde og målkunde:

• Kina-baserede online platforme (JLCPCB, PCBWay, Seeed Fusion): Tilbyd den laveste absolutte pris for hurtige vendinger med standardspecifikationer - et 10-delt 2-lags bord på 48 timer for under $20 er standard. Monteringstid på 3-5 dage er tilgængelig med in-house komponentbeholdning. Bedst egnet til prototypearbejde, hvor omkostninger er den primære begrænsning, og lovgivningsmæssig certificeringsdokumentation ikke er påkrævet.
• Nordamerikanske hurtigsving-specialister (avancerede kredsløb, Sunstone kredsløb, Sierra kredsløb, TTM-teknologier): Tilbyd 24-48 timers barboard-fremstilling med fuld IPC klasse 2 eller klasse 3 certificering, UL-anerkendte materialer og ITAR-kompatibel håndtering til forsvars- og rumfartsapplikationer. Monteringstjenester med 5-7 dages tur er tilgængelige. Pris pr. enhed er betydeligt højere end kinesiske platforme, men leveringstid, IP-sikkerhed og krav til overholdelse af lovgivningen gør indenlandske indkøb obligatorisk for mange applikationer.
• Europæiske udbydere af hurtige sving (Eurocircuits, Multi-CB, Beta LAYOUT): Betjen EU-markedet med 1-5 dages fremstillingsgennemløbstider, CE-kompatibel kvalitetsdokumentation og RoHS-kompatibel behandling. Online DFM-kontrol og øjeblikkelige tilbud er standardfunktioner. Stærkt valg for EU-baserede designteams, der kræver lokalt indkøbte tavler til CE-mærkning eller REACH-overensstemmelsesdokumentation.

Hvad skal du kontrollere, før du afgiver en hurtig vendingsordre

Forpligtelser til hurtig leveringstid er kun så pålidelige som producentens kapacitetsstyrings- og komponenttilgængelighedssystemer. Før du afgiver en tidskritisk ordre, skal du bekræfte:

• Alle komponenter er på lager hos CM inden ordrebekræftelse. En enkelt udsolgt komponent kollapser hele tidsplanen for hurtig vending. Velrenommerede CM'er giver styklistetilgængelighedstjek i realtid, før de accepterer hurtige ordrer.
• DFM-gennemgang er inkluderet i den angivne leveringstid, ikke yderligere. Nogle CM'er citerer fremstillingstid fra DFM-godkendelse, ikke fra ordreplacering - en forskel, der kan føje 12-24 timer til den faktiske ekspedition.
• Den angivne leveringstid er en arbejdsdag, ikke kalenderdage. En "5-dages" tur placeret på en onsdag kan ikke sendes før den følgende onsdag, når weekender er udelukket.
• Prøvning og inspektion er specificeret. Hurtige svingsamlinger bør ikke omgå elektriske tests - omkostningerne ved at modtage et fejlbehæftet kort efter 5 dages ventetid overstiger prisen på en flyvende sonde eller funktionstest med en betydelig margin.

Integration af alle tre: Fra design til omkostningsoptimeret, hurtig-turn-produktion

De stærkeste resultater i PCB-udvikling kommer fra at behandle valg af layoutdesignsoftware, optimering af monteringsomkostninger og valg af hurtige fabrikater som et integreret system snarere end uafhængige beslutninger. En praktisk ramme for at opnå denne integration:

1. Vælg layoutsoftware med DFM-regelsæt, der matcher dit mål-CM. Førende producenter af hurtige vendinger udgiver deres proceskapacitetstabeller (minimum spor/mellemrum, via størrelser, kobbervægte, kontrollerede impedanstolerancer). Indlæsning af disse regler i dit EDA-værktøj ved projektstart fanger overtrædelser under design snarere end ved DFM-gennemgang efter indsendelse af fil.
2. Byg et foretrukket komponentbibliotek, der er forudindtaget i forhold til din CM's lagerbeholdning. Både JLCPCB (LCSC library) og mange indenlandske CM'er offentliggør deres komponentbeholdning online. Design med lagerførte dele eliminerer den mest almindelige årsag til fejl i hurtig turplan: forsinkelser i indkøb af komponenter.
3. Brug hurtige prototyper til at validere designet, før du forpligter dig til volumen. Omkostningerne ved en hurtig vending af en prototype på $500, der fanger en layoutfejl, er trivielt små sammenlignet med NRE og materialeomkostninger ved at skrotte en produktionsserie på 1.000 enheder. Byg en eller to hurtige valideringscyklusser ind i udviklingsplanen som en fast omkostning, ikke en variabel, der skal optimeres væk.
4. Overgang til volumenprissætning ved det rigtige vendepunkt. De fleste CM'er tilbyder meningsfulde prispauser på 100, 500 og 1.000 enheder. Når først designet er valideret, og volumen er forudsigelig, vil konsolidering af 3-6 måneders efterspørgsel i en enkelt rammeordre med planlagte udgivelser typisk reducere monteringsomkostningerne med 40-60 % i forhold til rullende månedlige hurtige vendingsordrer - endda under hensyntagen til lageromkostningerne.

Kombinationen af disciplineret DFM praksis i PCB layout design software , en stringent tilgang til omkostningseffektiv PCB montage gennem design- og indkøbsbeslutninger, og en klar-øjet forståelse af hvornår hurtig turn PCB producenter levere ægte værdi i forhold til, når de repræsenterer undgåelige præmieudgifter, danner det operationelle grundlag for effektiv elektronikfremstilling i enhver skala.
