Sådan designes og repareres et printkort: En komplet begyndervejledning

Hvad er et PCB, og hvorfor design betyder noget

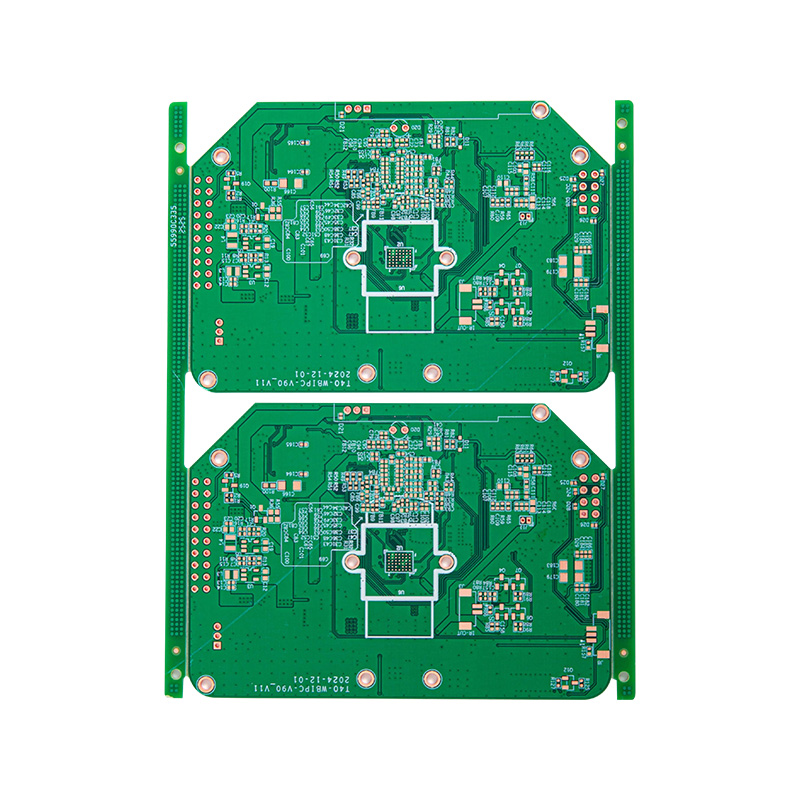

Et printkort (PCB) er det fysiske grundlag for næsten enhver elektronisk enhed - fra smartphones til industrielle controllere. Den understøtter og forbinder komponenter mekanisk ved hjælp af ledende kobberskinner ætset på et ikke-ledende underlag, oftest FR4 glasfiber. Få designet rigtigt fra starten bestemmer ikke kun, om et kredsløb fungerer, men om det vil være fremstillet, pålideligt og omkostningseffektivt i skala.

PCB-design adskiller sig fra skematisk design. Et skema definerer de logiske forbindelser mellem komponenter; et PCB-layout oversætter disse forbindelser til fysisk geometri - sporbredder, lagstablinger, komponentplacering og borehuller. Fejl på layoutstadiet kan forårsage signalintegritetsproblemer, overdreven elektromagnetisk interferens (EMI), termiske fejl eller direkte kortslutninger, som en perfekt skematisk aldrig ville forudsige.

Sådan designes et printkort: Trin-for-trin-processen

PCB-designworkflowet følger en ensartet sekvens uanset den anvendte software. Forståelse af hvert trin forhindrer omarbejdning og reducerer fabrikationsfejl.

Trin 1 — Tegn skemaet

Før en enkelt komponent placeres på et printlærred, skal skemaet være komplet og fejlfrit. Brug EDA-software (Electronic Design Automation) såsom KiCad (gratis), Altium Designer, Eagle eller EasyEDA til at tegne alle komponenter, tildele referencedesignatorer og køre en Electrical Rules Check (ERC). Enhver uløst ERC-advarsel på dette trin vil forplante sig i layoutet.

Trin 2 — Definer bestyrelsens disposition og lagopbygning

Indstil tavlens dimensioner i PCB-editoren. For begyndere er et 2-lags bord (top kobber bund kobber) tilstrækkeligt til de fleste hobby- og lavfrekvente kommercielle projekter. Digitale højhastigheds- eller RF-designs kan kræve 4 eller flere lag for at give dedikerede jord- og strømplan, der styrer impedansen. Angiv materiale, færdigpladetykkelse (normalt 1,6 mm) og kobbervægt (typisk 1 oz/ft²).

Trin 3 — Placer komponenter strategisk

Importer netlisten fra skemaet og begynd at placere komponenter. Følg disse placeringsprincipper:

• Placer stik og monteringshuller først for at forankre brættets mekaniske begrænsninger.
• Gruppér komponenter efter funktion — hold strømregulering, analoge og digitale sektioner fysisk adskilt for at reducere støjkobling.
• Placer afkoblingskondensatorer så tæt som muligt på IC-strømbenene - ideelt set inden for 0,5 mm.
• Orienter komponenter for at minimere sporkrydsninger, hvilket reducerer antallet af nødvendige vias.

Trin 4 — Rutespor

Routing konverterer rotteredet (u-rutede forbindelser vist som lige linjer) til fysiske kobberspor. Nøgleregler at følge:

• Sporbredde skal dimensioneres til den strøm, den fører. Et spor på 0,25 mm håndterer ca. 0,5 A under typiske forhold; et spor på 1 mm kan klare ca. 2 A. Brug en online sporingsbreddeberegner for præcision.
• Strøm- og jordspor skal være bredere end signalspor - 0,5-1 mm minimum for laveffektkort.
• Undgå 90° hjørner i spor; brug 45° vinkler eller kurver for at forhindre syrefælder under ætsning og for at reducere impedansdiskontinuiteter ved høje frekvenser.
• Brug en kobberhældning (jordfyld) på ubrugte brætområder for at skabe et solidt jordreferenceplan.

Trin 5 — Kør Design Rule Check (DRC) og generer Gerbers

Kør DRC-værktøjet for at fange overtrædelser af minimumsafstanden, ikke-forbundne net eller silketryksoverlapninger. Når brættet passerer, eksporter du Gerber-filer (én pr. lag) og en borefil. Disse filer er, hvad PCB-fabrikanter bruger til at fremstille dit bord. De fleste producenter - JLCPCB, PCBWay, OSH Park - accepterer standard Gerber RS-274X-format.

Sådan opretter du et printkort: Fremstillingsmuligheder

Når først designfiler er klar, er der to praktiske veje til en fysisk tavle: professionel fremstilling eller gør-det-selv-ætsning.

For begyndere anbefales det stærkt at bestille fra en professionel PCB-fabrikant. Fem 2-lagstavler på 100 × 100 mm koster typisk under $5 USD fra budgettjenester uden krav om minimumsbestillingsmængde. Kvalitetsfordelen - loddemaske, silketryk, HASL eller ENIG finish - er umulig at kopiere med gør-det-selv-metoder til det prispunkt.

Sådan repareres et printkort: Diagnosticering og reparation af almindelige fejl

PCB reparation er en systematisk proces med fejlisolering før fysisk indgreb. Forsøg på udskiftning af komponenter uden først at identificere årsagen spilder dele og risikerer yderligere skade.

Visuel inspektion først

Under forstørrelse (10× lupe eller digitalt mikroskop), se efter: brændte komponenter (misfarvning, revnede hylstre), kolde loddesamlinger (kedelige, kornete eller revnede fileter), lodde broer (utilsigtede shorts mellem tilstødende puder), og løftede puder (kobberpude delamineret fra underlaget). Mange fejl er synlige før enhver elektrisk test.

Elektrisk fejlisolering

Brug et digitalt multimeter (DMM) i kontinuitetstilstand til at kontrollere formodede kortslutninger mellem strøm og jord. I modstandstilstand, sammenligne aflæsninger med skemaet. En ESR-måler i kredsløb er uvurderlig til at teste elektrolytiske kondensatorer uden aflodning - en kondensator med ESR over 1-5 Ω (afhængigt af rating) fejler typisk og vil forårsage ustabilitet i strømforsyningen eller rippel-relaterede fejl.

Almindelige reparationer og teknikker

• Omlodning af en kold fuge: Påfør frisk flusmiddel, berør loddekolbens spids til samlingen i 2-3 sekunder, og tilsæt derefter en lille mængde 63/37 tin-bly eller SAC305 blyfri lodde. Fileten skal være glat og skinnende.
• Fjernelse af en loddebro: Påfør flux, og træk derefter en ren jernspids hen over broen. Hvis det fortsætter, skal du bruge kobberaflodningsfletning (væge) presset fast mod broen med jernspidsen ovenpå.
• Reparation af et ødelagt spor: Skrab loddemasken 5-10 mm tilbage på begge sider af bruddet, fortin det blottede kobber, og overfyld mellemrummet med en længde på 30 AWG wire-wrap wire eller lodde. Fastgør med en prik UV-hærdende PCB reparationslak.
• Udskiftning af en beskadiget gennemgående komponent: Brug en aflodningspumpe eller væge til at fjerne gammelt loddemiddel, løft komponenten, rengør hullerne med et 0,8 mm bor, hvis det er tilstoppet, indsæt erstatningen og lod den fra den modsatte side.
• Udskiftning af SMD-komponenter: Til små passive (0402, 0603) skal du bruge en pincet med fin spids og en loddekolbe med en 1-2 mm mejselspids. For IC'er med mange stifter er omarbejdning af varm luft hurtigere - påfør flux, indstil omarbejdningsstationen til 320–360 °C (juster for blyfri), og flyt dysen i et cirkulært mønster, indtil delen løfter sig frit.

Bekræftelse efter reparation

Efter enhver reparation skal kortet rengøres med isopropylalkohol (IPA 99%) og en ESD-sikker børste for at fjerne fluxrester, som kan være mildt ætsende over tid og kan forårsage lækstrømme i højimpedanskredsløb. Test kontinuiteten igen ved reparerede knudepunkter, før der tilføres strøm. For kort, der har oplevet en strømfejl, skal du bruge en bænkstrømforsyning med justerbar strømbegrænsning — indstil grænsen til 10–20 % af den normale driftsstrøm og hæv spændingen langsomt, mens du overvåger for uventet strømforbrug.

PCB Design Tips til begyndere: Fejl at undgå

De fleste PCB-fejl for begyndere stammer fra et lille sæt tilbagevendende fejl. Bevidsthed om disse mønstre reducerer succesraterne for første spin markant:

1. Forkert fodaftryk: Kontroller altid komponentfodspor i forhold til de fysiske databladsdimensioner før bestilling. Et 0805-kondensatorfodaftryk accepterer ikke en 1206-pakke. Krydstjek landmønsterdimensioner - pudestørrelse, stigning og gårdhave - mod producentens anbefalede landmønster, ikke kun komponentkroppens dimensioner.
2. Ignorerer termisk aflastning: Store kobberstøbninger forbundet direkte til komponentpuder med gennemgående huller gør lodning ekstremt vanskelig. Brug termiske aflastningseger (typisk 4 forbindelser, 0,3-0,5 mm brede) mellem puden og hældningen for at tillade puden at nå loddetemperaturen hurtigt.
3. Utilstrækkelig afstand omkring monteringshuller: Tillad mindst 3 mm udestående zone omkring monteringshullerne, hvis du bruger metalafstande, for at forhindre skruer i at kortslutte udsatte spor eller gennemgange.
4. Ingen testpunkter: Tilføj eksponerede kobbertestpuder til nøgleknuder - strømskinner, jord og kritiske signaler - før du sender til fab. De koster ingenting i fremstillingen og sparer timer under fejlretning.
5. Springer gennemgangstjeklisten over: Før du genererer Gerbers, skal du gennemgå en standardtjekliste: alle komponenter er placeret, alle net trukket, DRC rene, brættet kontur lukket, borefil inkluderet, lagtildelinger korrekte. En 10-minutters gennemgang forhindrer en 2-ugers re-spin cyklus.

Et praktisk benchmark: Professionelle PCB-designere sigter mod en succesrate ved første spin over 90 %. Begyndere opnår sædvanligvis 50-60 % ved det første forsøg - ikke på grund af komplekse fejl, men på grund af undgåelige fodaftryk og clearance-fejl, som en struktureret gennemgangsproces ville fange.
