Hvad er PCB-design? Grundlæggende, trin, stakup og fejlfindingstips

Hvad er PCB-design?

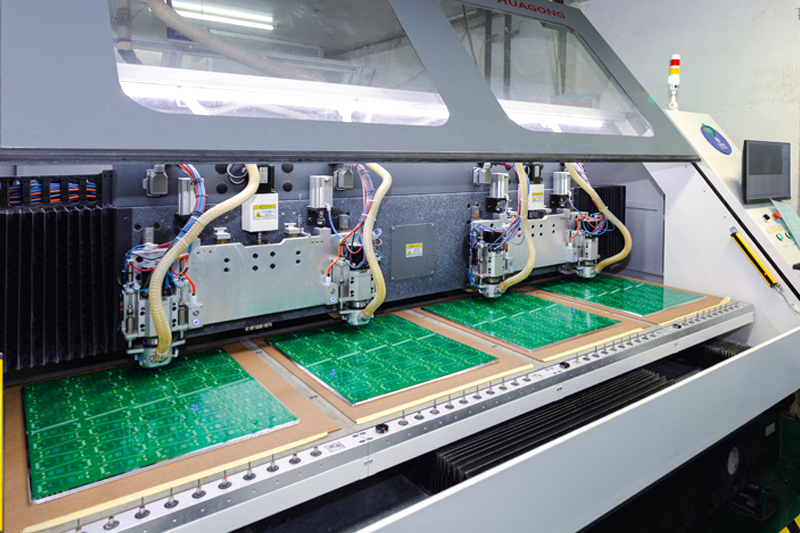

PCB-design er processen med at oversætte et elektronisk kredsløbsskema til et fysisk bordlayout, der kan fremstilles. Designeren specificerer, hvor hver komponent sidder, hvordan kobberspor forbinder dem, hvor mange lag pladen kræver, og hvilke materialer og tolerancer fabrikanten skal overholde. Outputtet er et sæt Gerber-filer - industristandardformatet, der driver automatiseret fremstillingsudstyr.

Et færdigt printkort er mere end et ledningsdiagram gjort permanent. Det er en mekanisk struktur, et termisk styringssystem og et elektromagnetisk miljø på én gang. Et veldesignet kort dirigerer signaler rent, spreder varme effektivt og består EMC-test. En dårligt designet kan fungere på bænken, men svigte i marken på grund af støj, krydstale eller problemer med strømintegritet, der kun vises under rigtige driftsforhold.

Grundlæggende om PCB Design, som enhver ingeniør bør kende

Før du åbner et EDA-værktøj, skal en designer være fortrolig med en håndfuld grundlæggende koncepter, der styrer enhver beslutning, der træffes under layout.

Lag og Stackup

PCB består af skiftevis kobber og dielektriske (isolerende) lag lamineret sammen. Simple designs bruger 2 lag; kort med højere komponenttæthed eller strengere krav til signalintegritet bruger 4, 6, 8 eller mere. Hvert lag tjener en rolle - signalrouting, jordreference eller strømfordeling - og arrangementet af disse lag kaldes stackup.

Impedans og signalintegritet

Ved høje frekvenser opfører et kobberspor sig som en transmissionslinje. Dens karakteristisk impedans — bestemt af sporbredde, kobbertykkelse, dielektrisk konstant og afstand til nærmeste referenceplan — skal matche kilden og belastningsimpedansen for at forhindre refleksioner. De fleste digitale grænseflader er målrettet mod 50 Ω single-ended eller 100 Ω differential. Afvigelse fra disse værdier forårsager signalforringelse, der forværres med frekvensen.

Returstrømme og referenceplaner

Hver signalstrøm har en returvej. Ved høje frekvenser rejser denne returstrøm direkte under signalsporet på det nærmeste referenceplan - ikke gennem den korteste DC-vej. Afbryde denne returvej , for eksempel ved at dirigere et spor henover en planopdeling eller en spalte, tvinger returstrømmen til omvej og skaber en loop-antenne, der udsender EMI. At holde referencefly kontinuerlige under højhastighedsruting er en af ​​de mest indflydelsesrige layoutbeslutninger, en designer træffer.

PCB Board Design Trin

PCB-designprocessen følger en ensartet sekvens uanset kortets kompleksitet. At springe trin over - især tidlige designgennemgange - resulterer typisk i dyre respins.

1. Skematisk optagelse : Definer alle komponenter, netforbindelser og elektriske regler i et EDA-værktøj. Tildel fodspor til hvert komponentsymbol.
2. Designkrav og begrænsninger : Dokumenttavledimensioner, lagantal, minimumsspor/rumregler, impedansmål, termiske krav og regulatoriske standarder (IPC-2221, IPC-2152 osv.).
3. Stackup definition : Vælg lagantal, materiale, dielektrisk tykkelse og kobbervægt. Bekræft impedansmålene med din fabrikant, før routing begynder.
4. Komponentplacering : Placer komponenter for at minimere sporlængder for kritiske net, grupperelaterede kredsløb, respektere termiske zoner og opfylde mekaniske begrænsninger. Placering driver 80 % af routingkvaliteten.
5. Strøm- og jordledning : Led strømskinner og etablere jordplaner før signalføring. Afkoblingskondensatorer skal sidde så tæt som muligt på IC-strømben.
6. Signal routing : Led højhastigheds- og følsomme signaler først, bibehold impedansen, minimering via overgange og hold differentialpar koblede og længde-matchede.
7. Design Rule Check (DRC) : Kør automatiserede kontroller for fritagelsesovertrædelser, ikke-forbundne net, ringformet ringstørrelse og fremstillingsbegrænsninger.
8. Gerber generation og fabrikationsgennemgang : Eksporter produktionsfiler og gennemgå dem i en Gerber-fremviser før indsendelse. Bekræft stabling, borefiler og silketryk med fabrikanten.

6-lags PCB Stackup Eksempel

En 6-lags stackup er den mest praktiske opgradering fra et 4-lagskort, når et design involverer højhastighedsgrænseflader, tæt BGA-routing eller strenge EMI-krav. De ekstra lag gør det muligt for dedikerede referenceplaner at omslutte de indre signallag, hvilket skaber et kontrolleret stripline-miljø, der reducerer stråling og krydstale.

Et standard 6-lags arrangement til et 1,6 mm FR-4-kort:

Med L2 som jord og L4 som strøm, sidder Layer 3 i en ægte stripline-konfiguration - klemt mellem to referenceplaner - hvilket gør det til det rigtige hjem for de mest støjfølsomme signaler. Den tynde prepreg mellem L1 og L2 (typisk 3-4 mil) holder 50 Ω sporbredder opnåelige på omkring 4-5 mil, kompatibel med standard fabrikationsprocesser.

Sådan fejlfinder du et PCB

Selv veldesignede brædder kommer af og til fra fabrikation med defekter eller fejler efter montering. En struktureret fejlfindingsproces - snarere end tilfældig komponentbytning - finder fejl hurtigere og undgår sideskader.

Trin 1: Visuel inspektion før tænding

Under forstørrelse skal brættet undersøges for loddebroer på IC'er med fin stigning, kolde samlinger (matte og kornete i stedet for glatte og skinnende), manglende eller omvendte komponenter og eventuelle synlige sporskader. En betydelig del af monteringsfejl er synlige, før der er behov for noget instrument.

Trin 2: Power Rail Verifikation

Før du anvender fuld effekt, skal du måle modstanden fra hver strømskinne til jord med et multimeter. En lav eller næsten nul aflæsning indikerer en kort - almindelige årsager omfatter loddebroer, beskadigede kondensatorer eller en omvendt polariseret komponent. Når den er klar, skal du tilføre strøm gennem et strømbegrænset bænkforsyningssæt lige over det forventede forbrug. En sammenfaldende skinne under belastning peger på en overbelastet regulator eller en kortsluttet nedstrømskomponent.

Trin 3: Diagnose på signalniveau

Med skinner bekræftet som gode, brug et oscilloskop til at kontrollere ursignaler, nulstille linjer og kommunikationsbusaktivitet. Manglende ure, fastsiddende nulstillingslinjer eller misdannede SPI/I2C/UART-bølgeformer peger hvert på et specifikt område med fejl. En logisk analysator er mere effektiv end et oscilloskop til at fange multi-signal digital bus adfærd over tid.

Trin 4: Test på komponentniveau

Hvis signalsporing isolerer en formodet komponent, kan modstandsmålinger i kredsløb (med strøm fra) bekræfte åbne eller kortsluttede kryds på passive. For IC'er indsnævrer sammenligning af benspændinger med dataarkets driftsbetingelser hurtigt, om enheden modtager korrekte forsynings-, reference- og aktiveringssignaler. Når en komponent bekræftes defekt, udskift den med en kendt del før man drager konklusioner — udskiftning med en anden del fra den samme potentielt defekte batch løser intet.
